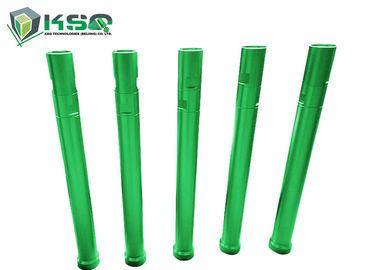

5,0 '' Młoty DTH QL DHD COP serii / młotki dołkowe
W młotach DTH wiertło do skały jest kontynuacją chwytu, w który tłok wierca do skały uderza bezpośrednio. Ponieważ tłok ma bezpośredni kontakt z wiertłem, traci się niewiele energii. To daje młotom DTH prawie stały współczynnik penetracji, niezależnie od długości otworu.
Podstawowe informacje
| Przedmiotów | Części zamienne |
| 1 | Top sub |
| 2) | O-ring górnego subwoofera |
| 3) | Pierścień Breakout |
| 4 | Zawór zwrotny |
| 5 | Wiosna |
| 6 | Bufor kompresji |
| 7 | Dystrybutor powietrza |
| 8 | Cylinder wewnętrzny |
| 9 | Tłok |
| 10 | Zewnętrzny cylinder |
| 11 | Tuleja prowadząca |
| 12 | O-ring pierścienia ograniczającego |
| 13 | Przestań dzwonić |
| 14 | Pierścień zrywalny |
| 15 | Porcja dysku |
| 16 | Wiertło |
| Średnica wiercenia (mm) | Długość młotka (mm) | Średnica zewnętrzna (mm) | Waga (kg) |
| φ135-φ155 | 1156 (bez bitu) | 125 | 73 (bez bitu) |
| Ciśnienie robocze (Mpa) | Zużycie powietrza (m³ / min) |
| 1.3–2.3 | 1,0 MPa: 9 m3 / min | 1,8 MPa: 15 m3 / min | 2,4 MPa: 23 m3 / min |
| Współczynnik udaru przy 17 barach | Gwint łączący | Zalecana prędkość obrotowa | Bit Shank |
| 25 Hz | API 3 1/2 '' Reg API 2 7/8 '' Reg | 25-40r / min. | QL50 (z zaworem stopowym) |
Aplikacje
• Górnictwo podziemne
• Wiercenie w skale przez otwór
Przewaga konkurencyjna
• Bezawaryjna dystrybucja powietrza, bardziej niezawodna.
• Prosta konstrukcja tłoka. Długa żywotność.
• Bardziej wydajny transfer energii, większa prędkość wiercenia, niskie zużycie powietrza i niższe zużycie oleju.
• Mniej części wewnętrznych, prosta struktura, mniej awarii i łatwiejsza konserwacja.
• Łatwy do demontażu, ponieważ górna część pomocnicza, uchwyt napędowy i cylinder zewnętrzny są połączone wielostopniowym gwintem.
Narzędzia do wiercenia w kamieniu związane z KSQ:
(1) Zintegrowany pręt wiertniczy - trzon H19 x 108 mm i H22 108 mm.
(2) Stożkowe narzędzia do wiercenia w kamieniu - wiertło, krzyżak, wiertło do guzików, drążek stożkowy 7, 11, 12 stopni
(3) Gwintowane narzędzia do wiercenia w kamieniu - bity guzikowe, bity przycisku retrac, bity środkowe, bity kopułkowe, bity rozwiercające, pręt przedłużający, pręt MF, tuleja łącząca z gwintem R25, R28, R32, R38, T38, T45, T51 , ST58, ST68.
(4) Adaptery Shank (paski uderzeniowe) - odpowiednik Atlas Copco, , Furukawa, Gardner Genver, Ingersoll Rand itp.
(5) Bity i młotki dołkowe (DTH) - młotek 3 '', 4 '', 5 '', 6 '', 8 '' i bit przycisku DTH.
Inne produkty: bity Tricone, bity PDC, samowiercące drążone kotwy itp.
