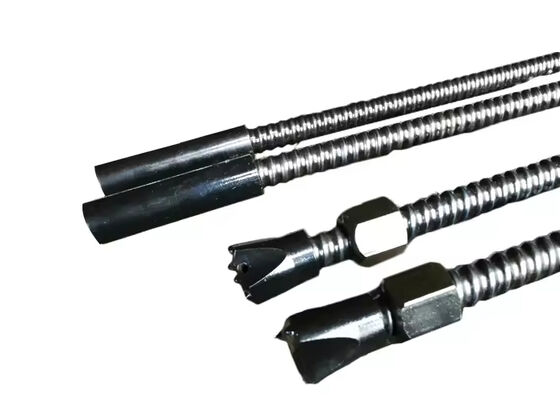

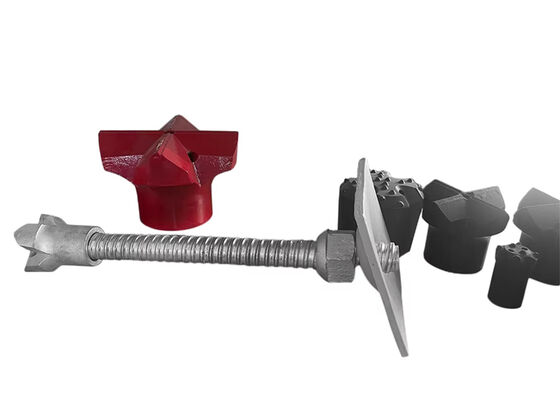

Name: System śruby kotwicowej R23 R32 R38 R51 T76 dla tuneli wydobywczych
Brand: KSQ Technologies (Beijing) Co. Ltd
SKU: R23 R32 R38 R51 T76
Price: 60.00 USD
Availability: InStock

Dom Produkty Narzędzia do wiercenia w kamieniu

System śruby kotwicowej R23 R32 R38 R51 T76 dla tuneli wydobywczych

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	MIROC
Numer modelu:	R23 R32 R38 R51 T76

Zapłata:

Minimalne zamówienie:	1
Cena:	$60.00
Czas dostawy:	20-30
Możliwość Supply:	3000

Kontakt

Szczegółowy opis produktu

Tworzywo:	Stal nierdzewna	Typ mocowania:	Pręt kotwiczny
Obróbka powierzchniowa:	Zwykły	typ głowy:	Okrągły
Średnica:	25-103mm	Rozmiar gwintu:	R25, R32, R38, R51, T30, T40, T52, T76
Aplikacja:	tunelowanie, inżynieria skarp, grunt i fundamenty	Kolor:	Dostosowane
Typ:	system kotew samowiercących	Nitka:	Lewo czy prawo
Podkreślić:	Wyroby z tworzyw sztucznych , Włókna , włączając:

System śruby kotwicowej z samodzielnym wierceniem

Dostępne w rozmiarach R23, R32, R38, R51, T76 do wydobycia rudy, tunelowania i stabilizacji zbocza.

Przegląd produktu

Wysoce wytrzymały system śrub kotwicowych zaprojektowany do przenoszenia obciążeń strukturalnych i geotechnicznych do stabilnych formacji skalnych.płytka kotwiczaWykonane z wysokiej wytrzymałości rurki ze stali bez szwu, zapewniającej wyjątkową wytrzymałość i wytrzymałość.

Kluczowe cechy

Kompatybilny ze standardowymi platformami wiertniczymi Boomer, ROC i Mustang
Idealne dla trudnych lub niestabilnych warunków gruntowych
Wysoka wydajność instalacji - wiercenie, umieszczanie i wkładanie w jednoczesnej operacji
System samodzielnego wiertniczego eliminuje potrzebę wiertniczych
Możliwość jednoczesnego wiertniania i wiertniania
Łatwa instalacja we wszystkich kierunkach, w tym wiercenie w górę
Odpowiedni do ograniczonej przestrzeni, niskiej wysokości i trudnie dostępnych obszarów
Prosty system po zawieraniu
Gotowa galwanizacja do ochrony przed korozją

Zastosowania w tunelach i inżynierii gruntowej

Zastosowanie	Opis
Wyrobki z włókien mechanicznych	Wzmocnienie ziemi wokół obwodu tunelu
Stabilizacja nachylenia	Zapobieganie osunięciom ziemi i awarii zbocza
Wstępne badania	Wsparcie przed tunelem
Mikro-strzykawka	Pozostałe, o średnicy nieprzekraczającej 15 mm
Stabilizacja twarzy	Zabezpieczenie powierzchni tunelu podczas wykopalisk
Tymczasowa kotwica wspierająca	Krótkotrwałe utrzymanie ziemi podczas budowy
Przygotowanie portalu	Stabilizacja portali tunelowych przed wykopaniem
Przybieranie gleby	Wzmocnienie istniejących zboczy lub wykopalisk

Procedura instalacji

Krok 1 - Wykonanie wiercenia

Podłącz wiertarkę stopową do końca pręta kotwicowego. Podłącz rękaw wiertarki i adapter łopatki do drugiego końca, a następnie przymocuj do wiertarki. Rozpocznij wiertarkę, wstrzykując wodę chłodzącą.Użyj obudowy sprzęgłowej, aby wydłużyć długość pręta kotwicowego w razie potrzeby.

Krok 2 - Przygotowanie do otworu

W przypadku nadmiernego napięcia wiertniczego w skale lub skały z dużymi pęknięciami, do uszczelnienia otworu należy użyć środka kotwiczącego.

Krok 3 - Połączenie szpiku

Połączyć szybkie sprzęgło do końca pręta kotwicowego i połączyć drugi koniec do maszyny.

Krok 4 - Wkładanie wkładu

Przyczepność jest określona w oparciu o parametry projektowe i wydajność maszyny.

Wskaźnik betonu/piasku (referencja):10 do 1:1

Wskaźnik wody/cementu (referencja):0.451:1 do 0.5:1

Krok 5 - Ostateczne ustalenie

Zainstalować płytkę kotwiczenia i zacisnąć orzechy do zakończenia instalacji.

Specyfikacje techniczne

Model	R25N	R32N	R32S	R38N	R51L	R51N	T76N	T76S
Średnica zewnętrzna (mm)	25	32	32	38	51	51	76	76
Średnica wewnętrzna (mm)	14	19	16	19	36	33	52	45
Pojemność ładunkowa końcowa (kN)	200	280	360	500	550	800	1600	1900
Pojemność obciążenia wydajności (kN)	150	230	280	400	450	630	1200	1500
Siła na rozciąganie, Rm (N/mm2)	800	800	800	800	800	800	800	800
Siła wydajności, Rp0,2 (N/mm2)	650	650	650	650	650	650	650	650
Masę (kg/m)	2.3	3.2	3.6	5.5	6.5	8	16	19.7
