| Miejsce pochodzenia: | Shan Dong China (Mainland) |
| Nazwa handlowa: | MIROC |
| Orzecznictwo: | API |
| Numer modelu: | NUMA 100 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Szczegóły pakowania: | Karton lub drewniane pudełko |
| Czas dostawy: | 1-15 dni |
| Zasady płatności: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Możliwość Supply: | 8000 sztuk na miesiąc |
| Nazwa: | Dth Hammer | Materiał: | Węglik wolframu i stal stopowa o wysokiej wytrzymałości |
|---|---|---|---|
| Przetwarzanie: | Frezowanie CNC i autorska obróbka cieplna | Seria: | NUMA |
| Kolor: | Zielony, niebieski, złoty itp | Gwint połączenia: | API 4 1/2" rej., API 5 1/2" rej |
| Chwyt bitowy: | NUMA 100 | Korzyść: | Dobra jakość |
| High Light: | młotek do dołu,młotek do dołu |
||

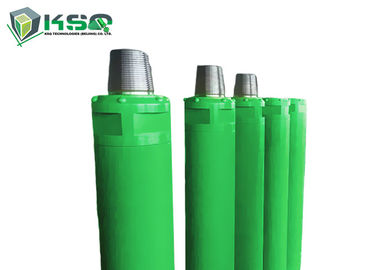

Wysokowydajne 10-calowe młoty DTH do wiercenia z niewyważeniem w przemyśle naftowym i gazowym
CECHY
MIROC oferuje jedną z najbardziej kompletnych linii wierteł i wierteł do otworów wgłębnych w zakresie od 3,5” do 36” (89 mm – 914 mm), które zostały zaprojektowane z myślą o najwyższej wydajności we wszystkich zastosowaniach związanych z wierceniem skał, w tym między innymi;wiercenie fundamentów i geotechniczne, wiercenie otworów strzałowych w kamieniołomach i kopalniach, studnie wodne i odwierty geotermalne, wiercenie nieważone ropy i gazu, poziome wiercenie kierunkowe oraz gniazda skalne do przesyłu i dystrybucji mediów.
|
Nazwa produktu |
Młot DTH |
|
Materiał |
Stal stopowa i węglik wolframu |
|
Posługiwać się |
Górnictwo podziemne, studnia wodna, górnictwo, kamieniołom itp. |
|
Kolor |
Zielony i inne |
|
Obróbka cieplna |
Żarzyć |
|
Seria cholewek |
DHD, COP, MISJA, SD, DHD, BR, QL, BR, CIR itp. |
|
Wniosek |
budownictwo ciężkie, wiercenie rudy, górnictwo, ropa i gaz, kamieniołomy |
|
Otwór |
60-305mm |
|
Rozmiar |
2/3/4/5/6/7/8/9/10/12/14 cali |
|
Korzyść |
Wysoka wydajność i cena fabryczna |
| Struktura produktu | Opis części | Waga (kg) | Numer części |
 |
1 górna sub | 34,6 | SD10-01 |
| 2 Pierścień „O” górnego subwoofera | 0,02 | SD10-02 | |
| 3 Breakout Ring of Top sub | 0,35 | SD10-03 | |
| 4 Sprawdź Vavla | 0,90 | SD10-04 | |
| 5 Wiosna | 0,10 | SD10-05 | |
| 6 Dystrybutor powietrza | 6.40 | SD10-06 | |
| 7 Cylinder wewnętrzny | 6.30 | SD10-07 | |
| 8 Tłok | 41,5 | SD10-08 | |
| 9 Cylinder zewnętrzny | 65,5 | SD10-09 | |
| 10 Pierścień ustalający | 0,60 | SD10-10 | |
| 11 Pierścień „O” pierścienia zatrzymującego | 0,02 | SD10-11 | |
| 12 Pierścień zatrzymania | 1.20 | SD10-12 | |
| 13Tuleja prowadząca | 5.00 | SD10-13 | |
| 14 Pierścień zrywalny uchwytu napędowego | 0,35 | SD10-14 | |
| 15 Uchwyt napędowy | 13.60 | SD10-15 | |
| 16 Wiertło | SD10-16 | ||
| Cechy produktów: Bezzaworowy młot do dystrybucji powietrza, bardziej niezawodny, dobra szczelność, brak wody i cięcie wchodzące do młota w wodzie istnieje wiercenie. Wniosek: Dostępne dla wszystkich warunków pracy, wysoka wydajność w projekcie wiercenia nadkładu i studni. |
|||
|
Długość |
Waga |
Średnica zewnętrzna |
Chwyt bitowy |
Zakres otworów |
Gwint przyłączeniowy (górna rura wiertnicza) |
||
|
1520 mm |
290kg |
ɸ226mm |
SD10 |
ɸ254-ɸ311mm |
API 4 1/2" REG API 5 1/2" REG |
||
|
Ciśnienie robocze |
Współczynnik udarności przy 14 barach (referencja) |
Zalecana prędkość |
Zalecana siła ciągnąca |
Odniesienie Zużycie powietrza (m3/min) |
|||
|
20-30Barów |
18 Hz |
320-45 obr./min |
21 kN |
10 barów |
18 Barów |
21 Barów |
24Bar |
|
22 |
40 |
48 |
55 |
||||
Wybór odpowiedniego młotka
Optymalny zakres rozmiarów otworów do wiercenia DTH wynosi od 90 mm (3,5 cala) do 254 mm (10 cali).Mniejsze otwory są zwykle wiercone przy użyciu wiertnic z młotkiem udarowym, a większe otwory na ogół przy użyciu wiertnic obrotowych.
Korzyść
• Wiodąca w branży sterowność
• Znakomity współczynnik penetracji
• Prosta konstrukcja pozwala na konserwację w terenie
• Mniejsze zapotrzebowanie na powietrze skutkuje niższymi kosztami na stopę
• Bardziej wydajna i trwała konstrukcja wewnętrzna
• Praca wiertnic do skał z wysoką częstotliwością zapewnia mniejsze wibracje
Instrukcja techniczna młota DTH
|
Niskie ciśnienie Młot DTH |
Model |
Wiercenie Średnica (mm) |
Młotek Długość (mm) |
Zewnętrzny Średnica (mm) |
Pracujący Nacisk (MPa) |
Powietrze Konsumpcja (m3/min) |
Moment obrotowy (Nm) |
Uderzenie Częstotliwość (n/min) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61,2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67,2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67,2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
4.5 |
75 |
≥800 |
|
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
5.5 |
85 |
≥800 |
|
8 |
DTH90 |
ø90 - 130 |
796 |
ø80,2 |
0,5 - 0,7 |
6 |
110 |
≥820 |
|
9 |
DTH90-I |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
5.5 |
120 |
≥820 |
|
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
11 |
180 |
≥830 |
|
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
17 |
340 |
≥800 |
|
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
19,5 |
420 |
≥790 |
|
Wysokie ciśnienie Młot DTH |
Model |
Wiercenie Średnica (mm) |
Młotek Długość (mm) |
Zewnętrzny Średnica (mm) |
Pracujący Nacisk (MPa) |
Powietrze Konsumpcja (m3/min) |
Moment obrotowy (Nm) |
Uderzenie Częstotliwość (n/min) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4,3 - 14,2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5,7 - 18 |
590 |
810 - 1470 |
|
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
6,5 - 18 |
700 |
810 - 1500 |
|
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
4,5 - 18 |
800 |
840 - 1500 |
|
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
8,5 - 25 |
822 |
820 - 1475 |
|
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
12 - 31 |
1560 |
860 - 1510 |
|
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
14 - 45 |
2410 |
980 - 1446 |
Osoba kontaktowa: Mr. Yingkai Zhang
Tel: +86 18501231988
