Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | MIROC down the hole hammer drill tool |
Orzecznictwo: | SGS certified, ISO |
Numer modelu: | Bit przycisku DTH |
Minimalne zamówienie: | 1 szt. Wiertło z przyciskiem DTH |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Pudełko kartonowe lub drewniane pudełko |
Czas dostawy: | 25 dni |
Możliwość Supply: | 20000 sztuk miesięcznie |
aplikacji: | Wiercenie studni, wiercenie w kamieniołomach, wiercenie w kamieniu budowlanym | Typ młota: | RE345 |
---|---|---|---|

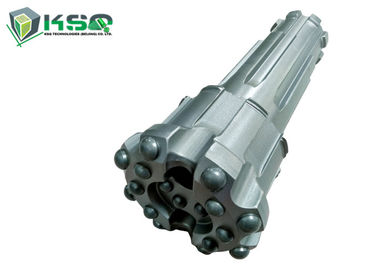

Średnica: | 133 mm 140 mm 146 mm 152 mm 165 mm | Nazwa: | Bit przycisku DTH |
Metoda wiertła: | DTH (Down the hole) Wiercenie | Przycisk dia: | 10 x 14 mm, 9 x 16 mm |
High Light: | Wiertła do frezowania,hartowane stalowe wiertła |
Seria RC DTH Hammer and Bit
Odwrotny obieg serii RC DTH Hammer to najnowszy opracowany produkt naszej firmy. Służy głównie do wiercenia głębokich poszukiwań i kontroli gatunku rudy.
Ma następujące cechy:
1. W oparciu o wcześniejsze doświadczenia ze zwykłymi młotami, w połączeniu z cechami młota cyrkulacyjnego cofania, zoptymalizowanej struktury wewnętrznej i idealnego transferu energii, zapewniając w ten sposób serię młotów odladzających z szybkim płynnym i ciągłym próbkowaniem.
2. Struktura wewnętrzna jest bardzo prosta z elementami o wysokiej sztywności, co zapewnia długą żywotność i łatwą konserwację młota.
3. Rurka zbierająca przyjmuje konstrukcję integracyjną i może być wymieniona bez demontażu młotka. Dzięki nawęglaniu ma dobrą odporność na ścieranie.
4. Wyposażony w bity zaprojektowane z patentem. Po prostu poprzez wymianę wiertła, ten sam młot może wiercić otwory o różnych rozmiarach, zapewniając, że próbka nie zostanie zanieczyszczona.
5. W trudnych warunkach, takich jak luźna gleba, twarda skała i duża ilość wody, pobieranie próbek można przeprowadzić dobrze.
Zasada działania
1. Gdy tłok spoczywa na końcówce udarowej, a młot jest zamknięty w pozycji wiercenia, powietrze pod wysokim ciśnieniem jest kierowane do dolnej komory młota, a tłok unosi się. To rozpoczyna cykl tłoka.
2. Gdy tłok porusza się w górę, tworzy górną komorę, tworząc uszczelnienie z rurką wewnętrzną i ID tłoka. Dalszy ruch uszczelnia otwór, który zasila dolną komorę, a także jednocześnie uwalnia uszczelkę w dolnej komorze, umożliwiając rozszerzanie się powietrza i wydmuchiwanie w dół wypustów końcówki udarowej. Jednocześnie otwiera się otwór górnej komory, który doprowadza powietrze pod wysokim ciśnieniem do uprzednio utworzonej górnej komory, zwiększając w ten sposób ciśnienie powyżej tłoka i zmuszając go z powrotem do opuszczenia.
3. Podczas cyklu pracy w dół lub suwu zasilania tłok ponownie uszczelnia dolną komorę na tulei łożyskowej tłoka, zatrzymując w ten sposób powietrze wylotowe i tworząc komorę powietrza pod wysokim ciśnieniem pod tłokiem, która wypycha tłok z powrotem do młotka.
4. Uniesienie młotka z dna otworu pozwala na zsunięcie się wiertła udarowego z sub napędzającego, umożliwiając również tłokowi zsunięcie młota i oparcie na tulei łożyskowej tłoka. Tarcza uderzeniowa tłoka i powierzchnia uderzenia wiertła udarowego nie mogą teraz zetknąć się, umożliwiając swobodny przepływ powietrza o wysokim ciśnieniu bezpośrednio przez młot bez cyklowania młota.
Typ młota DTH | HRC45 | HRC55 | HRC65 | HRC52 | RC542 | RC543 | RC545 | RC547 | |
Długość (mniej bit) | mm | 1020 | 1111 | 1250 | 1208 | 1191 | 1191 | 1261 | 1270 |
Waga (bez bitów) | kg | 94 | 66,5 | 110 | 70 | 57 | 62 | 65 | 71 |
Średnica zewnętrzna | mm | 99 | 126 | 146 | 126 | 109,5 | 116 | 117,5 | 124,5 |
Trzonek | HRC45 | HRC55 | HRC65 | PR52 | RE542 | RE542 | RE545 | RE547 | |
Zakres otworów | mm | 114-127 | 133–152 | 155–190 | 133–146 | 113–130 | 120–135 | 122–135 | 130–146 |
Gwint przyłączeniowy | na gwincie rury wiertniczej | Remet 3,5 "-4" 4 "metzke | Remet 4 "-4,5" 4 "-4,5" metzke | 4.5 "remet 4.5 "metzke | |||||
ciśnienie robocze | Mpa | 1,0–3,0 | 1,5–3,5 | 1,5–3,5 | 1,5–3,5 | 1,5–3,5 | 1,5–3,5 | 1,5–3,5 | 1,5–3,5 |
Współczynnik udarności 1,7 MPa | HZ | 30 | 35 | 28 | 35 | 35 | 35 | 35 | 35 |
Zalecana prędkość obrotowa | r / min | 25–40 | 25–40 | 25–40 | 25–40 | 25–40 | 25–40 | 25–40 | 25–40 |
Zużycie powietrza (m3 / min | 1,0 Mpa | 8 | 16 | 20 | 16 | 12 | 12 | 16 | 16 |
1.8Mpa | 12 | 22 | 26 | 22 | 18 | 18 | 22 | 22 | |
2,4 MPa | 16 | 28 | 35 | 28 | 26 | 26 | 28 | 28 |
