| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | MIROC DTH Rock Drilling Tools |
| Orzecznictwo: | API |
| Numer modelu: | Młot DTH serii QL bez zaworu stopowego |
| Minimalne zamówienie: | 1 sztuka DTH Hammer |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniane pudełko |
| Czas dostawy: | 10-15 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 20000 sztuk miesięcznie |
| Nazwa produktu: | Młot DTH | Serii: | Seria QL QL4 QL5 QL6 QL8 |
|---|---|---|---|
| Zawór nożny: | Bez zaworu nożnego | Wątek: | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF |
| rozmiar: | 4 '' 5 '' 6 '' 8 '' Cal | Zakres wiercenia: | 110 mm-254 mm |
| High Light: | down hole hammer,dół młotka |
||

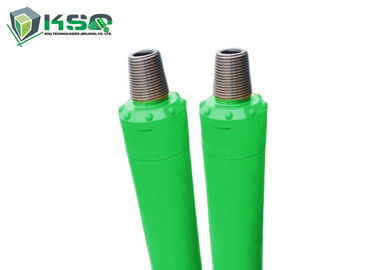

Wysokociśnieniowy młot DTH bez zaworu nożnego - młot DTH serii QL
Model młota DTH:
4 '' - Młot DTH QL4
5 '' - Młot DTH QL5
6 '' - Młot DTH QL6
8 '' - Młot DTH QL8
Młot DTH serii QL (QL4 QL5 QL6 QL8) - bez zaworu nożnego
Struktura i specyfikacja:
| Opis | Waga (kg) | ||||
| QL40 | QL50 | QL60 | QL80 | QL80 | |
| 1. Top sub | 6,50 | 13,70 | 20,00 | 34,00 | 35,00 |
| 2. O-ring Top Sub | 0,01 | 0,015 | 0,015 | 0,015 | 0,01 |
| 3. Pierścień rozerwania | - | - | - | 0,30 | 0,04 |
| 4. Sprawdź zawór | 0,35 | 0,70 | 0,70 | 1.20 | 1.20 |
| 5. Wiosna | 0,05 | 0,10 | 0,10 | 0,10 | 0,10 |
| 6. Dystrybutor powietrza | 1,50 | 2,00 | 3,50 | 6,00 | 7,00 |
| 7. Cylinder wewnętrzny | 2.10 | 2,70 | 4.20 | 6,50 | 7,50 |
| 8. Tłok | 8,50 | 15.00 | 23,00 | 42,50 | 48,00 |
| 9. Cylinder zewnętrzny | 15.20 | 24,00 | 30,00 | 59,00 | 75,00 |
| 10. Tuleja prowadząca | 1,80 | 3,00 | 4.00 | 6,30 | 12,00 |
| 11. O-ring pierścienia zatrzymującego | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 |
| 12. Zatrzymaj pierścień | 0,20 | 0,40 | 0,60 | 1,40 | 1,70 |
| 13. Pierścień Breakout | - | - | - | 0,30 | 0,40 |
| 14. Napęd uchwytu | 3,20 | 4.50 | 5,50 | 13,00 | 15.00 |
| 15. Wiertło | 9,00 | 16,00 | 25,00 | 35,00 | 50,00 |
QL (QL4 QL5 QL6 QL8) Seria DTH Młotek - bez parametru technicznego zaworu stopowego
| Dane techniczne | |||||
| Model | QL40 | QL50 | QL60 | QL80 | QL80 |
| Długość (bez bitu) | 1070 mm | 1090 mm | 1183 mm | 1330 mm | 1340 mm |
| Waga (bez bitu) | 40,00 kg | 67,00 kg | 92,00 kg | 171,00 kg | 203,00 kg |
| Średnica zewnętrzna | φ99mm | φ126 mm | φ146 mm, φ148 mm | φ180 mm, φ185 mm | φ203mm |
| Bit Shank | QL40 | QL50 | QL60 | QL80 | QL80 |
| Zakres otworów | φ110 - φ135 mm | φ135–155 mm | φ155 - φ203 mm | φ195 - φ254mm | φ216 - φ254mm |
| Gwint połączenia | API 2 Reg. 3/8 '' | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 4 1/2 '' Reg |
| Ciśnienie robocze | 1,2 - 2,0 MPa | 1,3 - 2,3 MPa | 1,5 - 2,5 MPa | 1,5 - 3,0 MPa | 1,8 - 3,0 MPa |
| Współczynnik udaru przy 17 barach | 30 Hz | 28 Hz | 25 Hz | 22 Hz | 22 Hz |
| Zalecana prędkość obrotowa | 20-30 r / min | 20 - 35 r / min | 20-30 r / min | 15-25 r / min | 15-25 r / min |
| Zużycie powietrza | 1,0 MPa: 5 m³ / min | 1,0 MPa: 7 m³ / min | 1,0 MPa: 9 m³ / min | 1,0 MPa: 12 m³ / min | 1,0 MPa: 16 m³ / min |
| 1,8 MPa: 9 m³ / min | 1,8 MPa: 14 m³ / min | 1,8 MPa: 18 m³ / min | 1,8 MPa: 22 m³ / min | 1,8 MPa: 28 m³ / min | |
| 2,4 MPa: 14 m³ / min | 2,4 MPa: 19 m³ / min | 2,4 MPa: 26 m³ / min | 2,4 MPa: 28 m³ / min | 2,4 MPa: 39 m³ / min | |
Charakterystyka młotków DTH o wysokim ciśnieniu powietrza bez zaworu nożnego:
Jest to rodzaj młota DTH o wysokim ciśnieniu powietrza bez zaworu stopowego i jest to nasz najnowszy projekt. Jest to również jeden z najbardziej zaawansowanych młotków DTH na świecie.
Bezawaryjny młot pneumatyczny, bardziej niezawodny w dystrybucji powietrza.
Dobra szczelność, brak wody i wiercenie w wodzie w młotach.
Młoty DTH o wysokim ciśnieniu powietrza bez zaworu nożnego Zalety:
1. Z kłopotów związanych ze złamaniem zastawki stóp oraz rozszerzaniem i kurczeniem.
2. Niższe zużycie energii i wyższa częstotliwość uderzeń.
Prędkość wiercenia jest o 15-30% wyższa niż w przypadku zaworu stopowego.
3. Prosta konstrukcja, niezawodne części, długa żywotność, łatwa i tania konserwacja.
4. Niższe zużycie powietrza i oleju. Zużycie oleju jest o około 10% niższe niż w przypadku zaworu stopowego.
Cechy młotów DTH serii QL:
1. Bezawaryjna dystrybucja powietrza, bardziej niezawodna.
2. Prosta konstrukcja tłoka. Długa żywotność.
3. Bardziej wydajny transfer energii, większa prędkość wiercenia, niskie zużycie powietrza i niższe zużycie oleju.
4. Mniej części wewnętrznych, prosta konstrukcja, długa żywotność, mniej awarii i łatwiejsza konserwacja, ponieważ wszystkie części są poddawane obróbce cieplnej.
5. Łatwy do demontażu, ponieważ górna część pomocnicza, uchwyt napędowy i cylinder zewnętrzny są połączone wielostopniowym gwintem.
Zalety młotków DTH serii QL:
1. Prosta i rozsądna konstrukcja, łatwy w montażu i demontażu, niski wskaźnik problemów.
2. Niskie zużycie powietrza, płynne wiercenie, maksymalna siła uderzenia, wysoki wskaźnik penetracji.
3. Wielokrotna precyzyjna obróbka cieplna wszystkich części młota w celu zapewnienia długiej żywotności w najtrudniejszych warunkach pracy.
Aplikacje
Dostępne dla wszystkich warunków pracy, wysoka wydajność w projektach związanych z przeciążeniem i wierceniem studni wodnych
