| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | MIROC DTH Rock Drilling Tools |
| Orzecznictwo: | API |
| Numer modelu: | Młot DTH z serii SD |
| Minimalne zamówienie: | 1 sztuka DTH Hammer |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniane pudełko |
| Czas dostawy: | 10-15 dni |
| Możliwość Supply: | 20000 sztuk miesięcznie |
| Nazwa produktu: | Młot DTH | Serii: | Seria SD |
|---|---|---|---|
| Chwytem bit: | SD4 SD5 SD6 SD8 SD10 SD12 | Wątek: | API 3 1/2 '' Reg, API 2 7/8 '' Reg |
| Długość: | 1012 mm-1860 mm | typu: | Bez zaworu nożnego |
| High Light: | down hole hammer,dół młotka |
||

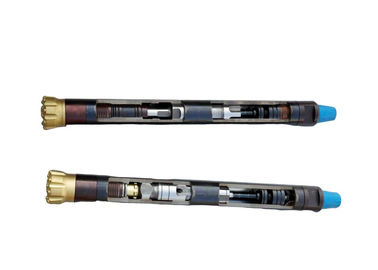

Wysokociśnieniowy młot DTH bez zaworu nożnego - młot DTH z serii SD
Model młot DTH serii SD bez zaworu nożnego:
4 '' - młot SD4 DTH
5 '' - młot SD5 DTH
6 '' - młot SD6DTH
8 '' - młot SD8 DTH
10 '' - młot SD10 DTH
12 '' - Młot SD12 DTH
SD (SD4 SD5 SD6 SD8 SD10 SD12) Seria DTH Młot bez konstrukcji zaworu stopowego i specyfikacji:
| Opis | Waga (kg) | |||||
| SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
| 1. Top sub | 6,50 | 13,70 | 20,00 | 34,00 | 59,00 | 70,00 |
| 2. O-ring Top Sub | 0,01 | 0,015 | 0,015 | 0,015 | 0,03 | 0,04 |
| 3. Pierścień rozerwania | - | - | - | 0,30 | 0,50 | 0,80 |
| 4. Sprawdź zawór | 0,35 | 0,70 | 0,70 | 1.20 | 1,40 | 2,00 |
| 5. Wiosna | 0,05 | 0,10 | 0,10 | 0,10 | 0,30 | 0,10 |
| 6. Dystrybutor powietrza | 1,50 | 2,00 | 3,50 | 6,00 | 10,50 | 16,00 |
| 7. Cylinder wewnętrzny | 2.10 | 2,80 | 4.20 | 6,50 | 12,50 | 25,00 |
| 8. Tłok | 8,50 | 15.00 | 23,00 | 42,50 | 77,00 | 113,00 |
| 9. Cylinder zewnętrzny | 15.30 | 24,00 | 28,00 | 59,00 | 110,00 | 175,00 |
| 10. Tuleja prowadząca | 1,30 | 2,60 | 2,50 | 6,00 | 11,50 | 25,00 |
| 11. O-ring pierścienia zatrzymującego | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| 12. Zatrzymaj pierścień | 0,20 | 0,50 | 0,50 | 1.20 | 1,50 | 4.50 |
| 13. Pierścień Breakout | - | - | - | 0,30 | 0,50 | 0,80 |
| 14. Napęd uchwytu | 4.00 | 7,50 | 7,50 | 16,00 | 31,50 | 48,00 |
| 15. Wiertło | 9,80 | 16,00 | 27,00 | 37,00 | 108,00 | 165,00 |
SD (SD4 SD5 SD6 SD8 SD10 SD12) Młot DTH serii - bez zaworu nożnego
Parametr techniczny
| Dane techniczne | ||||||
| Model | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| Długość (bez bitu) | 1012 mm | 1090 mm | 1182 mm | 1330 mm | 1525 mm | 1860 mm |
| Waga (bez bitu) | 40,00 kg | 70,00 kg | 90,00 kg | 174,00 kg | 316.00 kg | 480,00 kg |
| Średnica zewnętrzna | φ99mm | φ126 mm | φ146mm | φ180 mm, φ185 mm | φ226mm | φ275 mm |
| Bit Shank | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| Zakres otworów | φ110 - φ135 mm | φ155– φ190 mm | φ155 - φ203 mm | φ195 - φ254mm | φ254 - φ311mm | φ305 - φ445 mm |
| Gwint połączenia | API 2 Reg. 3/8 '' | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg | API 6 5/8 '' Reg |
| Ciśnienie robocze | 1,2 - 2,0 MPa | 1,3 - 2,3 MPa | 1,5 - 2,5 MPa | 1,5 - 3,0 MPa | 2,0 - 3,5 MPa | 2,0 - 3,5 MPa |
| Współczynnik udaru przy 17 barach | 30 Hz | 28 Hz | 25 Hz | 22 Hz | 20 Hz | 20 Hz |
| Zalecana prędkość obrotowa | 25 - 40 r / min | 20 - 35 r / min | 20-30 r / min | 15-25 r / min | 20 - 35 r / min | 15-25 r / min |
| Zużycie powietrza | 1,0 MPa: 6 m³ / min | 1,0 MPa: 7 m³ / min | 1,0 MPa: 9 m³ / min | 1,0 MPa: 12 m³ / min | 15-25 r / min | 1,0 MPa: 28 m³ / min |
| 1,8 MPa: 9 m³ / min | 1,8 MPa: 14 m³ / min | 1,8 MPa: 18 m³ / min | 1,8 MPa: 22 m³ / min | 1,8 MPa: 40 m³ / min | 1,8 MPa: 50 m³ / min | |
| 2,4 MPa: 14 m³ / min | 2,4 MPa: 19 m³ / min | 2,4 MPa: 26 m³ / min | 2,4 MPa: 28 m³ / min | 2,4 MPa: 65 m³ / min | 2,4 MPa: 71 m³ / min | |
Charakterystyka młotków DTH o wysokim ciśnieniu powietrza bez zaworu nożnego:
Jest to rodzaj młota DTH o wysokim ciśnieniu powietrza bez zaworu stopowego i jest to nasz najnowszy projekt. Jest to również jeden z najbardziej zaawansowanych młotków DTH na świecie.
Młoty DTH o wysokim ciśnieniu powietrza bez zaworu nożnego Zalety:
1. Z kłopotów związanych ze złamaniem zastawki stóp oraz rozszerzeniem i skurczem.
2. Niższe zużycie energii i wyższa częstotliwość uderzeń.
Prędkość wiercenia jest o 15-30% wyższa niż w przypadku zaworu stopowego.
3. Prosta konstrukcja, niezawodne części, długa żywotność, łatwa i tania konserwacja.
4. Niższe zużycie powietrza i oleju. Zużycie oleju jest o około 10% niższe niż w przypadku zaworu stopowego.
Aplikacje
Dostępne dla wszystkich warunków pracy, wysoka wydajność w projektach związanych z przeciążeniem i wierceniem studni wodnych
Narzędzia do wiercenia w kamieniu Marka MIROC®
Linia produktów MIROC® Rock Drilling Tools firmy KSQ Technologies (Beijing) Co.Ltd. jest wynikiem wielu lat zaawansowanej inżynierii, precyzyjnej produkcji i poświęcenia się stosowaniu materiałów wysokiej jakości.
Narzędzia do wiercenia skał MIROC® są używane przez wielu profesjonalistów wiertniczych związanych z projektami wydobywczymi, budowlanymi, tunelowymi i wydobywczymi na całym świecie.
Narzędzia do wiercenia skał MIROC® obejmują:
Firma
KSQ Technologies (Beijing) Co. Ltd. zapewnia wyjątkową wiedzę techniczną w zakresie rozwoju, produkcji i zastosowania. Firma zastosowała zaawansowane procesy produkcyjne w celu zapewnienia wysokiej jakości stali i płytek z węglika wolframu dla swoich akcesoriów do wiercenia w kamieniu. Jego pracownicy rozumieją potrzeby klientów w zakresie wiercenia i dysponują umiejętnościami serwisowymi, aby polecić odpowiednie narzędzia do wiercenia do danego zadania.
Doświadczeni programiści produktów mogą również tworzyć niestandardowe narzędzia. Co więcej, zespół programistów firmy co roku wprowadza innowacyjne produkty - narzędzia, które są rygorystycznie testowane w terenie i sprawdzone pod kątem wydajności przekraczającej oczekiwania branży.
