| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | MIROC DTH Rock Drilling Tools |
| Orzecznictwo: | API |
| Numer modelu: | Młot DTH DHD i COP bez zaworu stopowego |
| Minimalne zamówienie: | 1 sztuka DTH Hammer |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniane pudełko |
| Czas dostawy: | 10-15 dni |
| Możliwość Supply: | 20000 sztuk miesięcznie |
| Nazwa produktu: | Młot DTH | Serii: | Seria DHD i COP |
|---|---|---|---|
| Chwytem bit: | DHD3.5 COP44 / DHD340 COP54 / DHD350R DHD350Q COP64 / DHD360 COP84 / DHD380 DHD1120 | typu: | Bez zaworu nożnego |
| Ciśnienie robocze: | 1,0 MPa - 2,3 MPa | Kolor: | Zielony, czarny, pomarańczowy, niebieski, złoty itp. |
| High Light: | do dziury,narzędzia wiertnicze |
||

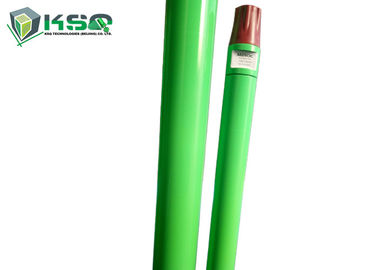

Wysokociśnieniowy młot DTH bez zaworu nożnego - Młot DTH z serii COP / DHD
Model młota DTH:
3 '' - młot IR 3.5 DTH
Młot DTH serii COP
4 '' - Młot COP44 DTH
5 '' - Młot COPTH DTH
6 '' - Młot COP64 DTH
8 '' - Młot DTH COP84
Młot DTH serii DHD
4 '' - Młot DHD340 DTH
5 '' - Młot DHD350 DTH
6 '' - Młot DHD360 DTH
8 '' - Młot DHD380 DTH
12 '' - Młot DHD1120 DTH
Młot DTH serii DHD i COP bez konstrukcji zaworu nożnego i specyfikacji:
| Opis | Waga (kg) | ||||
| IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R | |
| 1. Top sub | 4.20 | 6,50 | 6,00 | 13,70 | 13,30 |
| 2. O-ring Top Sub | 0,01 | 0,01 | 0,01 | 0,015 | 0,015 |
| 3. Pierścień rozerwania | - | - | - | - | - |
| 4. Sprawdź zawór | 0,20 | 0,35 | 0,30 | 0,70 | 0,70 |
| 5. Wiosna | 0,02 | 0,05 | 0,05 | 0,10 | 0,10 |
| 6. Dystrybutor powietrza | 0,80 | 1,50 | 1,30 | 2,00 | 1,90 |
| 7. Cylinder wewnętrzny | 1,30 | 2.10 | 1,90 | 2,80 | 2,70 |
| 8. Tłok | 5,50 | 8,50 | 7,80 | 15.00 | 14,50 |
| 9. Cylinder zewnętrzny | 9,50 | 15.20 | 14,60 | 24,00 | 23,00 |
| 10. Tuleja prowadząca | 1,00 | 1,30 | 1.20 | 2,60 | 2,50 |
| 11. O-ring pierścienia zatrzymującego | 0,05 | 0,01 | 0,005 | 0,01 | 0,01 |
| 12. Zatrzymaj pierścień | 0,15 | 0,30 | 0,20 | 0,50 | 0,50 |
| 13. Pierścień Breakout | - | - | - | - | - |
| 14. Napęd uchwytu | 1,90 | 3,40 | 3,40 | 6,50 | 6.20 |
| 15. Wiertło | 5,00 | 9,00 | 8,50 | 16,00 | 15.50 |
| Opis | Waga (kg) | ||||
| DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 | |
| 1. Top sub | 13,70 | 20,00 | 23,00 | 34,00 | 70,00 |
| 2. O-ring Top Sub | 0,015 | 0,02 | 0,015 | 0,015 | 0,040 |
| 3. Pierścień rozerwania | - | - | - | 0,30 | 0,80 |
| 4. Sprawdź zawór | 0,70 | 0,70 | 0,70 | 1.20 | 2,00 |
| 5. Wiosna | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 |
| 6. Dystrybutor powietrza | 2,00 | 3,50 | 4.50 | 6,00 | 16,00 |
| 7. Cylinder wewnętrzny | 2,80 | 4.20 | 6,50 | 6,50 | 25,00 |
| 8. Tłok | 15.00 | 23,00 | 28,00 | 42,50 | 113,00 |
| 9. Cylinder zewnętrzny | 25,00 | 31,50 | 40,00 | 60,00 | 173,00 |
| 10. Tuleja prowadząca | 3,20 | 6,50 | 7,50 | 5,30 | 24,00 |
| 11. O-ring pierścienia zatrzymującego | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| 12. Zatrzymaj pierścień | 0,50 | 0,60 | 0,80 | 1.20 | 4.00 |
| 13. Pierścień Breakout | - | - | - | 0,30 | 0,80 |
| 14. Napęd uchwytu | 4.00 | 6,00 | 8.00 | 17,50 | 46,00 |
| 15. Wiertło | 15,90 | 26,00 | 28,50 | 40,00 | 140,00 |
Parametry techniczne młota DTH serii DHD i COP bez zaworu nożnego
| Dane techniczne | |||||
| Model | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
| Długość (bez bitu) | 888 mm | 1011 mm | 986 mm | 1110 mm | 1110 mm |
| Waga (bez bitu) | 25,00 kg | 43,20 kg | 37,00 kg | 69,00 kg | 66,00 kg |
| Średnica zewnętrzna | φ82mm | φ99mm | φ92mm | φ126 mm | φ116mm |
| Bit Shank | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
| Zakres otworów | φ90 - φ115 mm | φ110 - φ135 mm | φ105 - φ120 mm | φ135 - φ155 mm | φ127 - φ145 mm |
| Gwint połączenia | API 2 Reg. 3/8 '' | API 2 Reg. 3/8 '' | API 2 Reg. 3/8 '' | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
| Ciśnienie robocze | 1,0 - 1,5 Mpa | 1,2 - 2,0 MPa | 1,2 - 2,0 MPa | 1,3 - 2,3 MPa | 1,3 - 2,3 MPa |
| Współczynnik udaru przy 17 barach | 25 Hz | 30 Hz | 30 Hz | 28 Hz | 28 Hz |
| Zalecana prędkość obrotowa | 25 - 40 r / min | 22 - 35 r / min | 25 - 40 r / min | 20 - 35 r / min | 20 - 35 r / min |
| Zużycie powietrza | 1,0 MPa: 3,8 m³ / min | 1,0 MPa: 6 m³ / min | 1,8 MPa: 8 m³ / min | 1,0 MPa: 7 m³ / min | 1,0 MPa: 7 m³ / min |
| 1,5 MPa: 7,5 m³ / min | 1,8 MPa: 10 m³ / min | 2,4 MPa: 13 m³ / min | 1,8 MPa: 14 m³ / min | 1,8 MPa: 13,5 m³ / min | |
| 2,4 MPa: 15 m³ / min | 2,4 MPa: 19 m³ / min | 2,4 MPa: 18 m³ / min | |||
| Dane techniczne | |||||
| Model | DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
| Długość (bez bitu) | 1102 mm | 1238 mm | 1258 mm | 1359 mm | 1880 mm |
| Waga (bez bitu) | 68,00 kg | 98,00 kg | 120,00 kg | 175,00 kg | 474,00 kg |
| Średnica zewnętrzna | φ126 mm | φ142 mm, φ146 mm | φ 165 mm | φ180 mm, φ185 mm | φ275 mm |
| Bit Shank | ND55C / DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
| Zakres otworów | φ135 - φ155 mm | φ155 - φ203 mm | φ175 - 16216mm | φ195 - φ254mm | φ305 - φ445 mm |
| Gwint połączenia | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg |
| Ciśnienie robocze | 1,3 - 2,3 MPa | 1,5 - 3,0 MPa | 1,5 - 3,0 MPa | 1,5 - 3,0 MPa | 2,0 - 3,5 MPa |
| Współczynnik udaru przy 17 barach | 28 Hz | 25 Hz | 23HZ | 22 Hz | 20 Hz |
| Zalecana prędkość obrotowa | 20 - 35 r / min | 20-30 r / min | 20-30 r / min | 15-25 r / min | 15-25 r / min |
| Zużycie powietrza | 1,0 MPa: 8 m³ / min | 1,0 MPa: 9 m³ / min | 1,0 MPa: 11 m³ / min | 1,0 MPa: 12 m³ / min | 1,0 MPa: 28 m³ / min |
| 1,8 MPa: 14 m³ / min | 1,8 MPa: 18 m³ / min | 1,8 MPa: 20 m³ / min | 1,8 MPa: 22 m³ / min | 1,8 MPa: 50 m³ / min | |
| 2,4 MPa: 19 m³ / min | 2,4 MPa: 26 m³ / min | 2,4 MPa: 28 m³ / min | 2,4 MPa: 28 m³ / min | 2,4 MPa: 71 m³ / min | |
Charakterystyka młotków DTH o wysokim ciśnieniu powietrza bez zaworu nożnego:
Jest to rodzaj młota DTH o wysokim ciśnieniu powietrza bez zaworu stopowego i jest to nasz najnowszy projekt. Jest to również jeden z najbardziej zaawansowanych młotków DTH na świecie.
Młoty DTH o wysokim ciśnieniu powietrza bez zaworu nożnego Zalety:
1. Z kłopotów związanych ze złamaniem zastawki stóp oraz rozszerzeniem i skurczem.
2. Niższe zużycie energii i wyższa częstotliwość uderzeń.
Prędkość wiercenia jest o 15-30% wyższa niż w przypadku zaworu stopowego.
3. Prosta konstrukcja, niezawodne części, długa żywotność, łatwa i tania konserwacja.
4. Niższe zużycie powietrza i oleju. Zużycie oleju jest o około 10% niższe niż w przypadku zaworu stopowego.
Cechy młotów DTH serii DHD i COP:
1. Bezawaryjna dystrybucja powietrza, bardziej niezawodna.
2. Prosta konstrukcja tłoka. Długa żywotność.
3. Bardziej wydajny transfer energii, większa prędkość wiercenia, niskie zużycie powietrza i niższe zużycie oleju.
4. Mniej części wewnętrznych, prosta konstrukcja, długa żywotność, mniej awarii i łatwiejsza konserwacja, ponieważ wszystkie części są poddawane obróbce cieplnej.
5. Łatwy do demontażu, ponieważ górna część pomocnicza, uchwyt napędowy i cylinder zewnętrzny są połączone wielostopniowym gwintem.
Młoty DTH serii DHD / COP Zalety:
1. Prosta i rozsądna konstrukcja, łatwy w montażu i demontażu, niski wskaźnik problemów.
2. Niskie zużycie powietrza, płynne wiercenie, maksymalna siła uderzenia, wysoki wskaźnik penetracji.
3. Wielokrotna precyzyjna obróbka cieplna wszystkich części młota w celu zapewnienia długiej żywotności w najtrudniejszych warunkach pracy.
Aplikacje
Dostępne dla wszystkich warunków pracy, wysoka wydajność w projektach związanych z przeciążeniem i wierceniem studni wodnych
Narzędzia do wiercenia w kamieniu Marka MIROC®
Linia produktów MIROC® Rock Drilling Tools firmy KSQ Technologies (Beijing) Co.Ltd. jest wynikiem wielu lat zaawansowanej inżynierii, precyzyjnej produkcji i poświęcenia się stosowaniu materiałów wysokiej jakości.
Narzędzia do wiercenia skał MIROC® są używane przez wielu profesjonalistów wiertniczych związanych z projektami wydobywczymi, budowlanymi, tunelowymi i wydobywczymi na całym świecie.
Narzędzia do wiercenia skał MIROC® obejmują:
Firma
KSQ Technologies (Beijing) Co. Ltd. zapewnia wyjątkową wiedzę techniczną w zakresie rozwoju, produkcji i zastosowania. Firma zastosowała zaawansowane procesy produkcyjne w celu zapewnienia wysokiej jakości stali i płytek z węglika wolframu dla swoich akcesoriów do wiercenia w kamieniu. Jego pracownicy rozumieją potrzeby klientów w zakresie wiercenia i dysponują umiejętnościami serwisowymi, aby polecić odpowiednie narzędzia do wiercenia do danego zadania.
Doświadczeni programiści produktów mogą również tworzyć niestandardowe narzędzia. Co więcej, zespół programistów firmy co roku wprowadza innowacyjne produkty - narzędzia, które są rygorystycznie testowane w terenie i sprawdzone pod kątem wydajności przekraczającej oczekiwania branży.
