| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | MIROC DTH Rock Drilling Tools |
| Orzecznictwo: | API |
| Numer modelu: | Młot DTH serii QL |
| Minimalne zamówienie: | 1 sztuka DTH Hammer |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniane pudełko |
| Czas dostawy: | 10-15 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 20000 sztuk miesięcznie |
| Nazwa produktu: | Młot DTH | Serii: | Seria QL |
|---|---|---|---|
| Chwytem bit: | QL4 QL5 QL6 QL8 | Wątek: | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF |
| Średnica: | 99 mm-180 mm | Długość: | 1097 mm-1465 mm |
| High Light: | do dziury,narzędzia wiertnicze |
||

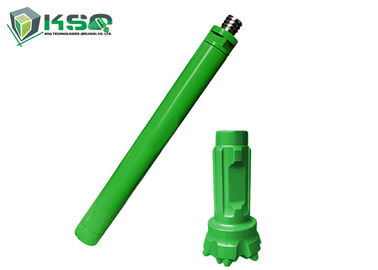

Wysokowydajne młoty DTH serii QL
Model młota DTH:
4 '' - Młot DTH QL4
5 '' - Młot DTH QL5
6 '' - Młot DTH QL6
8 '' - Młot DTH QL8
Struktura i specyfikacja młota DTH serii QL (QL4 QL5 QL6 QL8):
| Opis | Waga (kg) | |||
| QL4 | QL5 | QL6 | QL8 | |
| 1. Top sub | 6,50 | 15.00 | 20,00 | 41,00 |
| 2. O-ring Top Sub | 0,01 | 0,02 | 0,02 | 0,02 |
| 3. Pierścień rozerwania | - | - | - | 0,30 |
| 4. Sprawdź zawór | 0,42 | 1,00 | 1,00 | 1,50 |
| 5. Wiosna | 0,04 | 0,10 | 0,10 | 0,10 |
| 6. Bufor kompresji | 0,04 | 0,10 | 0,10 | 0,42 |
| 7. Dystrybutor powietrza | 2.20 | 3,50 | 6,00 | 13,00 |
| 8. Cylinder wewnętrzny | 2,30 | 4.20 | 5,00 | 8,60 |
| 9. Tłok | 9,00 | 19.00 | 23,50 | 41,00 |
| 10. Cylinder zewnętrzny | 16,50 | 24,60 | 31,00 | 60,00 |
| 11. Rękaw z przewodnikiem | - | 0,90 | 1,00 | 2.20 |
| 12. O-ring pierścienia zatrzymującego | 0,01 | 0,01 | 0,02 | 0,02 |
| 13. Stop Ring | 0,30 | 0,40 | 0,60 | 1.20 |
| 14. Pierścień Breakout | - | - | - | 0,30 |
| 15. Napęd uchwytu | 3,00 | 4,60 | 5,40 | 12,00 |
| 16. Wiertło | 9,50 | 15.50 | 24,60 | 35,00 |
QL (QL4 QL5 QL6 QL8) Parametry techniczne młota serii DTH
| Dane techniczne | ||||
| Model | QL4 | QL5 | QL6 | QL8 |
| Długość (bez bitu) | 1097 mm | 1156 mm | 1212 mm | 1465 mm |
| Waga (bez bitu) | 41,00 kg | 73,00 kg | 95,00 kg | 182,00 kg |
| Średnica zewnętrzna | φ99mm | φ126 mm | φ142 mm, φ144 mm, φ146 mm, φ148 mm | φ180 mm |
| Bit Shank | QL4 | QL5 | QL6 | QL8 |
| Zakres otworów | φ110 - φ135 mm | φ135–155 mm | φ155 - φ190 mm | φ195 - φ254mm |
| Gwint połączenia | API 2 Reg. 3/8 '' | API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF | API 4 1/2 '' Reg |
| Ciśnienie robocze | 1,2 - 2,0 MPa | 1,3 - 2,3 MPa | 1,5 - 2,5 MPa | 1,5 - 3,0 MPa |
| Współczynnik udaru przy 17 barach | 27 Hz | 25 Hz | 23HZ | 20 Hz |
| Zalecana prędkość obrotowa | 25 - 40 r / min | 25 - 40 r / min | 20-30 r / min | 15-25 r / min |
| Zużycie powietrza | 1,0 MPa: 6 m³ / min | 1,0 MPa: 9 m³ / min | 1,0 MPa: 10 m³ / min | 1,0 MPa: 15 m³ / min |
| 1,8 MPa: 10 m³ / min | 1,8 MPa: 15 m³ / min | 1,8 MPa: 20 m³ / min | 1,8 MPa: 26 m³ / min | |
| 2,4 MPa: 15 m³ / min | 2,4 MPa: 23 m³ / min | 2,4 MPa: 28,5 m³ / min | 2,4 MPa: 34 m³ / min | |
Charakterystyka młotków wysokociśnieniowych DTH z zaworem nożnym:
Jest to rodzaj bezzaworowego młota DTH o wysokim ciśnieniu powietrza z zaworem stopowym.
Bezawaryjny młot pneumatyczny, bardziej niezawodny w dystrybucji powietrza.
Dobra szczelność, brak wody i wiercenie w wodzie w młotach.
Cechy młotów DTH serii QL:
1. Bezawaryjna dystrybucja powietrza, bardziej niezawodna.
2. Prosta konstrukcja tłoka. Długa żywotność.
3. Bardziej wydajny transfer energii, większa prędkość wiercenia, niskie zużycie powietrza i niższe zużycie oleju.
4. Mniej części wewnętrznych, prosta konstrukcja, długa żywotność, mniej awarii i łatwiejsza konserwacja, ponieważ wszystkie części są poddawane obróbce cieplnej.
5. Łatwy do demontażu, ponieważ górna część pomocnicza, uchwyt napędowy i cylinder zewnętrzny są połączone wielostopniowym gwintem.
Zalety młotków DTH serii QL:
1. Prosta i rozsądna konstrukcja, łatwy w montażu i demontażu, niski wskaźnik problemów.
2. Niskie zużycie powietrza, płynne wiercenie, maksymalna siła uderzenia, wysoki wskaźnik penetracji.
3. Wielokrotna precyzyjna obróbka cieplna wszystkich części młota w celu zapewnienia długiej żywotności w najtrudniejszych warunkach pracy.
Aplikacje
Dostępne dla wszystkich warunków pracy, wysoka wydajność w projektach związanych z przeciążeniem i wierceniem studni wodnych
Narzędzia do wiercenia w kamieniu Marka MIROC®
Linia produktów MIROC® Rock Drilling Tools firmy KSQ Technologies (Beijing) Co.Ltd. jest wynikiem wielu lat zaawansowanej inżynierii, precyzyjnej produkcji i poświęcenia się stosowaniu materiałów wysokiej jakości.
Narzędzia do wiercenia skał MIROC® są używane przez wielu profesjonalistów wiertniczych związanych z projektami wydobywczymi, budowlanymi, tunelowymi i wydobywczymi na całym świecie.
Narzędzia do wiercenia skał MIROC® obejmują:
Firma
KSQ Technologies (Beijing) Co. Ltd. zapewnia wyjątkową wiedzę techniczną w zakresie rozwoju, produkcji i zastosowania. Firma zastosowała zaawansowane procesy produkcyjne w celu zapewnienia wysokiej jakości stali i płytek z węglika wolframu dla swoich akcesoriów do wiercenia w kamieniu. Jego pracownicy rozumieją potrzeby klientów w zakresie wiercenia i dysponują umiejętnościami serwisowymi, aby polecić odpowiednie narzędzia do wiercenia do danego zadania.
Doświadczeni programiści produktów mogą również tworzyć niestandardowe narzędzia. Co więcej, zespół programistów firmy co roku wprowadza innowacyjne produkty - narzędzia, które są rygorystycznie testowane w terenie i sprawdzone pod kątem wydajności przekraczającej oczekiwania branży.
