| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | MIROC Rock Drilling Tools |
| Orzecznictwo: | API |
| Numer modelu: | Młot DTH QL80 |
| Minimalne zamówienie: | 1-częściowy młot DTH |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniane pudełko |
| Czas dostawy: | 10-15 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 20000 sztuk miesięcznie |
| Nazwa produktu: | Dth Hammer | Seria: | QL80 |
|---|---|---|---|
| Rozmiar: | 8-calowy młot Dth | Rodzaj: | Z zaworem nożnym, bez zaworu nożnego |
| Posługiwać się: | Tunelowanie, górnictwo, wydobywanie, studnia wodna | Kolor: | Zielony, czarny, pomarańczowy, niebieski, złoty itp. |
| High Light: | do dziury,narzędzia wiertnicze |
||

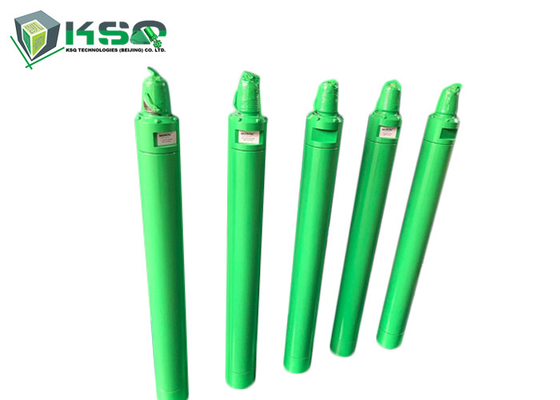

Bezzaworowe narzędzia do wiercenia otworów 8 cali z wysokowydajnym transferem energii Dth Hammer
W młotach DTH wiertło do skał jest kontynuacją trzpienia, w który tłok wiertła uderza bezpośrednio.Ponieważ tłok styka się bezpośrednio z wiertłem, straty energii są niewielkie.Daje to młotom DTH prawie stałą prędkość penetracji, niezależnie od długości otworu.
Charakterystyka wysokociśnieniowych młotów DTH z zaworem nożnym:
Jest to rodzaj bezzaworowego młota DTH wysokiego ciśnienia powietrza z zaworem nożnym.Ma następujące zalety:
Główne cechy są następujące:
1. Bezzaworowa dystrybucja powietrza, bardziej niezawodna.
2. Prosta konstrukcja tłoka.Długa żywotność.
3. Bardziej wydajny transfer energii, większa prędkość wiercenia, mniejsze zużycie powietrza i mniejsze zużycie oleju.
4. Mniej części wewnętrznych, prosta konstrukcja, długa żywotność, mniej awarii i łatwiejsza konserwacja, ponieważ wszystkie części są poddawane obróbce cieplnej.
5. Łatwy do demontażu, ponieważ górny element podrzędny, uchwyt napędowy i cylinder zewnętrzny są połączone wielostopniowym gwintem.
Wysokociśnieniowy młot DTH QL80 z zaworem nożnym Specyfikacja:
| Przedmiotów | Części zamienne |
| 1 | Górna podrzędna |
| 2 | O-ring górnego subwoofera |
| 3 | Pierścień Przełamania |
| 4 | Zawór zwrotny |
| 5 | Wiosna |
| 6 | Bufor kompresji |
| 7 | Dystrybutor powietrza |
| 8 | Cylinder wewnętrzny |
| 9 | Tłok |
| 10 | Cylinder zewnętrzny |
| 11 | Tuleja prowadząca |
| 12 | O-ring pierścienia oporowego |
| 13 | Zatrzymaj pierścień |
| 14 | Pierścień wyłamujący |
| 15 | Kawałek napędu |
| 16 | Wiertło |
| Średnica wiercenia (mm) | Długość młotka bez bitu (mm) | Średnica zewnętrzna (mm) | Waga bez bitu (kg) | ||||
| φ195-φ254 | 1465 | 180 mm | 182 | ||||
| Ciśnienie robocze (MPa) | Zużycie powietrza (m³/min) | ||||||
| 1,5-3,0 MPa | 1,0 MPa: 15 m³/min | 1,8 MPa: 26 m³/min | 2,4 MPa: 34 m³/min | ||||
| Szybkość udaru przy 17 barach | Zalecana prędkość obrotowa | Gwint pręta łączącego | Chwyt bitowy | ||||
| 20 Hz | 15-25 obr./min. | API 4 1/2'' Rej | QL80 | ||||
Charakterystyka wysokociśnieniowych młotów DTH bez zaworu nożnego:
Jest to rodzaj wysokociśnieniowego młota DTH bez zaworu stopowego i jest to nasz najnowszy projekt.Jest to również jeden z najbardziej zaawansowanych młotów DTH na świecie.
Ma następujące zalety:
1. Z kłopotów z pęknięciem zastawki nożnej oraz rozszerzaniem i kurczeniem.
2. Niższe zużycie energii i wyższa częstotliwość uderzeń.Prędkość wiercenia jest o 15-30% wyższa niż przy zastosowaniu zaworu stopowego.
3. Prosta konstrukcja, niezawodne części, długa żywotność, łatwa i tania konserwacja.
4. Niższe zużycie powietrza i oleju.Zużycie oleju jest o około 10% niższe niż przy zastosowaniu zaworu stopowego.
Wysokociśnieniowy młot DTH QL80 bez zaworu nożnego Specyfikacja:
| Przedmiotów | Części zamienne |
| 1 | Górna podrzędna |
| 2 | O-ring górnego subwoofera |
| 3 | Pierścień Przełamania |
| 4 | Zawór zwrotny |
| 5 | Wiosna |
| 6 | Dystrybutor powietrza |
| 7 | Cylinder wewnętrzny |
| 8 | Tłok |
| 9 | Cylinder zewnętrzny |
| 10 | Tuleja prowadząca |
| 11 | O-ring pierścienia oporowego |
| 12 | Zatrzymaj pierścień |
| 13 | Pierścień wyłamujący |
| 14 | Kawałek napędu |
| 15 | Wiertło |
Wysokociśnieniowy młot DTH QL80 bez zaworu nożnego Specyfikacja:
| Średnica wiercenia (mm) | Długość młotka bez bitu (mm) | Średnica zewnętrzna (mm) | Waga bez bitu (kg) | ||||
| φ216-φ254 | 1340 | 203 mm | 203 | ||||
| Ciśnienie robocze (MPa) | Zużycie powietrza (m³/min) | ||||||
| 1,8-3,0 MPa | 1,0 MPa: 16 m³/min | 1,8 MPa: 28 m³/min | 2,4 MPa: 39 m³/min | ||||
| Szybkość udaru przy 17 barach | Zalecana prędkość obrotowa | Gwint pręta łączącego | Chwyt bitowy | ||||
| 22 Hz | 15-25 obr./min. | API 4 1/2'' Rej | QL80 | ||||
Aplikacje
1. Kopalnia i kamieniołom
2. Budowa dróg pod prace wiertniczo-strzałowe
3. Wiercenie studni
4. Ochrona zboczy
Narzędzia do wiercenia w kamieniu związane z KSQ:
(1) Zintegrowany pręt wiertniczy–Chwyt H19 x 108mm i H22 108mm.
(2) Stożkowe narzędzia do wiercenia w kamieniu- wiertło dłutowe, wiertło krzyżowe, wiertło guzikowe, wiertło o zbieżności 7, 11, 12 stopni
(3) Gwintowane narzędzia do wiercenia w kamieniu- bit guzikowy, bit guzikowy retrac, bit guzikowy drop center, bit kopułkowy, bit rozwiercający, pręt przedłużający, MF-Rod, tuleja sprzęgająca z gwintem R25, R28, R32, R38, T38, T45, T51, ST58, ST68.
(4) Adaptery trzonka (pręty uderzające)- odpowiednik Atlas Copco, , Furukawa, Gardner Genver, Ingersoll Rand itp.
(5) Wiertła i młoty wgłębne (DTH).- 3'', 4'', 5'', 6'', 8'' młotek i wiertło DTH.
Inne produkty: bity Tricone, bity PDC, samowiercący pusty pręt kotwiący itp.
