Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Ceramiczny system filtracji próżniowej | Długość szerokość wysokość: | 5165 x 3445 x 2900 mm |
|---|---|---|---|
| Pojemność: | 0,05 ~ 250 tph | Funkcja: | Oszczędzanie energii |
| Podkreślić: | Płyta ceramiczna filtr,filtry tarczowe próżniowe |
||

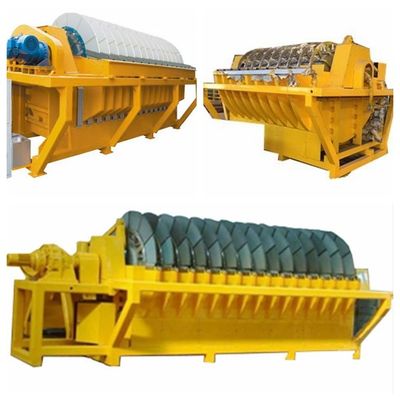

Próżniowy ceramiczny system filtracji serii TT 45 — automatyczne odprowadzanie cieczy
Filtr próżniowy KSQ Disc to rodzaj urządzenia do wzbogacania wykorzystującego próżnię jako siłę filtrującą, dzięki czemu następuje separacja zawiesiny ciało stałe-ciecz.Filtr nadaje się do filtracji i odwadniania materiałów drobnoziarnistych, takich jak rudy metali, minerały niemetaliczne, osady z ochrony środowiska, cement, materiały budowlane i inne gałęzie przemysłu.
Filtr próżniowy KSQ Disc w pełni wykorzystuje zalety podobnych produktów.Zgodnie z charakterystyką gęstości mineralnej metalu, szybkiej sedymentacji, cząstek stałych w filtracie rury filtracyjnej o silnym uderzeniu, zoptymalizowała ogólną wydajność i niezawodność między różnymi elementami płyty filtracyjnej i ma mocną strukturę, płynną pracę, automatyczną skrzynię biegów , silne mieszanie, uszczelnienie wału niezawodny, odporny na zużycie filtr ceramiczny, wentylator filtrujący o dużej wytrzymałości i dużej porowatości, tkanina filtracyjna o wysokiej wytrzymałości, gładkiej powierzchni i dużej szybkości wyładowania placka filtracyjnego o długiej żywotności, która uzyskała dobry wskaźnik odwadnianie minerałów metali w separacji ciał stałych od cieczy.
Funkcje i zalety technologiczne
1. Duży obszar filtrowania, duża pojemność
2. Pełne odwodnienie
3. Wyraźny efekt techniczny i ekonomiczny
4. Mały obszar zajęty, łatwy do wyprodukowania i silna zdolność adsorpcji
Zasada działania
Płyta filtracyjna zanurzona w pulpie podczas pracy wytwarza powierzchniową absorpcję placka filtracyjnego, działając kapilarnie i zintegrowaną z podciśnieniem.Filtrat dostaje się do zaworu rozdzielczego i zbiornika odwadniającego przez płytę filtracyjną.Placek filtracyjny wychodzi z zasobnika szlamu otrzymującego mycie natryskowe.Placek filtracyjny wpada do zbiornika pod naporem wiatru i zgarniacza.
| NIE. | Model | Filtr | Numer | Objętość | Zainstalowany | Moc jazdy | Wygląd zewnętrzny |
| numer rejestracyjny | wklęsłodrukowy | zbiornik | moc | (kw) | rozmiar | ||
| (m³) | (Kw) | (mm) | |||||
| 1 | TG-1 | 1 | 12 | 0,21 | 3,5 | 2 | 1,6×1,4×1,5 |
| 2 | TG-4 | 2 | 24 | 1 | 7 | 3 | 2,4×2,5×2,5 |
| 3 | TG-6 | 2 | 24 | 1.2 | 7 | 6 | 2,4×2,9×2,5 |
| 4 | TG-9 | 3 | 36 | 1,7 | 9 | 7 | 2,7×2,9×2,5 |
| 5 | TG-12 | 4 | 48 | 2.2 | 11 | 7,5 | 3,0×2,9×2,5 |
| 6 | TG-15 | 5 | 60 | 2,7 | 11,5 | 8 | 3,1 × 3,0 × 2,5 |
| 7 | TG-21 | 7 | 84 | 4 | 13,5 | 9 | 4,6 × 3,0 × 2,6 |
| 8 | TG-24 | 8 | 96 | 4,5 | 16,5 | 10,5 | 4,9 × 3,0 × 2,6 |
| 9 | TG-27 | 9 | 108 | 5 | 17 | 11 | 5,2 × 3,0 × 2,6 |
| 10 | TG-30 | 10 | 120 | 5,5 | 17,5 | 11,5 | 5,5 × 3,0 × 2,6 |
| 11 | TG-36 | 12 | 144 | 7 | 23 | 16 | 6,6×3,0×2,6 |
| 12 | TG-45 | 15 | 180 | 8,5 | 15 | 19 | 7,5×3,0×2,6 |
| 13 | TG-60 | 20 | 180 | 12,5 | 33 | 22 | 7,5×3,3×3,0 |
| 14 | TG-80 | 17 | 240 | 16,5 | 40 | 24 | 9,0 × 3,3 × 3,0 |
| 15 | TG-100 | 20 | 204 | 18,5 | 53 | 35 | 8,8×3,6×3,3 |
| 16 | TG-120 | 25 | 240 | 20 | 60 | 40 | 9,7 × 3,6 × 6,6 |
| 17 | TG-150 | 300 | 24 | 75 | 47 | 11,2 × 3,6 × 3,3 |
Cechy:
1. Powierzchnia filtrowania od 6 metrów sześciennych do 120 metrów sześciennych
2. Wysoki stopień próżni, niska wilgotność na uformowanym cieście
3. Wysoka precyzja filtracji, filtracja stała <50ppm
4. Niskie zużycie energii
5. Niskie koszty eksploatacji
6. Opcjonalny system czyszczenia placka filtracyjnego
7. Wysoki stopień automatyzacji
8. Kompaktowa konstrukcja minimalizująca wymaganą powierzchnię podłogi i wygodną konserwację
9. Zaawansowany system odwadniający zapewnia aplikację w każdych warunkach pracy
Automatyzacja funkcji specjalnych dostępna na życzenie.
