Szczegóły Produktu:
Zapłata:
|
| Kolor:: | żółty | Rodzaj:: | Automatyczne odprowadzanie cieczy |
|---|---|---|---|
| Obszar filtra:: | 2m³ do 9m³ | Ilość płyt:: | 1 koło do 4 kręgów |
| Średnica zewnętrzna płyty: | 1510mm | ||
| High Light: | ceramiczny filtr tarczowy,filtr tarcz próżniowych |
||
Podanie:

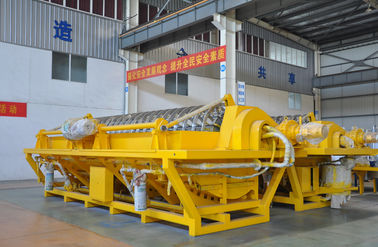

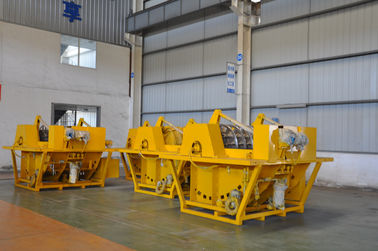

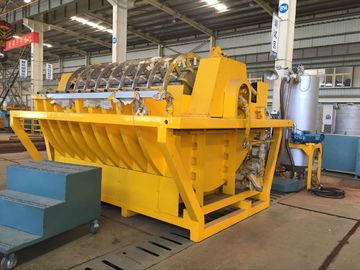

System ceramicznych filtrów próżniowych serii TT jest szeroko stosowany w przemyśle wydobywczym do oddzielania cieczy od ciał stałych w celu odwadniania.Zasada działania i konstrukcji jest podobna do konwencjonalnego filtra dyskowego, z wyjątkiem tego, że medium filtracyjne jest zastąpione drobno porowatymi dyskami ceramicznymi, które zapewniają odporność na prawie wszystkie chemikalia i mają długą żywotność.Seria TT jest projektowana i produkowana w oparciu o specyficzne wymagania klientów.
Szczegółowe dane techniczne:
Systemy o małej pojemności od 2m2 ~ 9m2 powierzchni filtracji
| Model | TT-2 | TT-4 | TT-6 | TT-8 | TT3C-9 | ||||
| Specyfikacja (Nm2 ) | 2m2 | 2m2 | 2m2 | 2m2 | |||||
| Sposób rozładowania cieczy | Automatyczne odprowadzanie cieczy | Filtr drenażowy pompy | Automatyczne odprowadzanie cieczy | Filtr drenażowy pompy | Automatyczne odprowadzanie cieczy | Filtr drenażowy pompy | Automatyczne odprowadzanie cieczy | Filtr drenażowy pompy | Automatyczne odprowadzanie cieczy |
| Rozmiar dł.×szer.×wys. (mm) | 2300×2480×2100 | 2300×2480×2100 | 2460×2480×2100 | 2460×2480×2100 | 2710×2480×2100 | 2710×2480×2100 | 2960×2780×2100 | 2960×2780×2100 | 2900×2850×2450 |
| Średnica zewnętrzna płyty (mm) | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | φ1920 |
| Obszar filtrowania (㎡) | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 9 |
| Ilość płyt (kółko) | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 3 |
| Ilość ceramiki | 12 | 12 | 24 | 24 | 36 | 36 | 48 | 48 | 3 |
| Masa całkowita (t) | 1,8 | 1,8 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 36 |
| Maksymalna masa remontowa (t) | 0,5 | 0,5 | 0,55 | 0,55 | 0,65 | 0,65 | 0,75 | 0,75 | 4 |
| Objętość zbiornika (m3) | 0,7 | 0,7 | 0,85 | 0,85 | 1,1 | 1,1 | 1,3 | 1,3 | 1 |
| Moc zainstalowana (KW) | 6,35 | 7,9 | 7,4 | 8.95 | 7,7 | 9.25 | 8,8 | 10.35 | 1,1 |
| Maksymalna moc robocza (KW) | 5.85 | 7,4 | 6,6 | 8.15 | 6,6 | 8.15 | 7,4 | 8.95 | 8 |
| Moc prędkości wrzeciona | 0,75 | 0,75 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 6,6 |
| Moc prędkości mieszania | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 1,5 |
| Moc próżni | 1,45×2 | 1,45 | 1,45×2 | 1,45 | 1,45×2 | 1,45 | 1,45×2 | 1,45 | 2.2 |
| Moc obiegu | 3 | 3 | 3 | 3 | 1,45×2 | ||||
| Moc regulowanej pompy objętościowej (KW) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Moc ultradźwięków (KW) | 0,3 | 0,3 | 0,6 | 0,6 | 0,9 | 0,9 | 1.2 | 1.2 | 1.2 |
|
98? dozowanie kwasu azotowego (kg/d) |
1,8 | 1,8 | 3,6 | 3,6 | 5.4 | 5.4 | 7,2 | 7,2 | 16,2 |
| Czysta woda (m3/h) | 0,36 | 0,36 | 0,72 | 0,72 | 1.08 | 1.08 | 1,44 | 1,44 | 38,88 |
| Ciśnienie wejściowe czystej wody (Mpa) | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 |
| Woda produkcyjna zużycie (m3/D) | 4.2 | 4.2 | 5.1 | 5.1 | 6,6 | 6,6 | 7,8 | 7,8 | 6,6 |
| Ciśnienie wejściowe wody produkcyjnej | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,35 ~ 0,5 |
| Objętość powietrza do powrotu gazu płukanie (m3/min) | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,36 |
| Gaz sterujący zaworem | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,7 |
| Ciśnienie wlotu powietrza(Mpa) | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,5 ~ 1,5 |
| Prędkość wału głównego (obr/min) | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 12 ~ 20 |
| Prędkość mieszadła (obr/min) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | |
Odniesienie do części:
Beczka odwodnienia:
Rozcieńczona beczka kwasu :
Pakowanie części zamiennych:
