| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | MIROC DTH Rock Drilling Tools |
| Orzecznictwo: | API |
| Numer modelu: | Młot DTH z serii SD |
| Minimalne zamówienie: | 1 sztuka DTH Hammer |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniane pudełko |
| Czas dostawy: | 10-15 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 20000 sztuk miesięcznie |
| Nazwa produktu: | Młot DTH | Seria: | Seria SD |
|---|---|---|---|
| Bit Shank: | SD4 SD5 SD6 SD8 SD10 SD12 | Wątek: | API 3 1/2 '' Reg, API 2 7/8 '' Reg |
| Średnica: | 82mm-275mm | kolor: | Zielony, czarny, pomarańczowy, niebieski, złoty itp. |
| High Light: | down hole hammer,dół młotka |
||

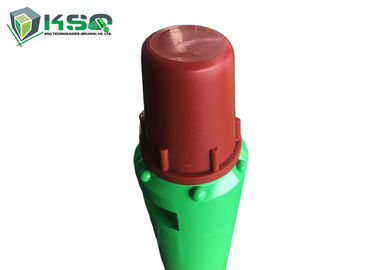

Młoty do wiercenia w kamieniu serii SD DTH Wysokie ciśnienie powietrza z większą niezawodnością dystrybucji powietrza
Seria SD (SD4 SD5 SD6 SD8 SD10 SD12) Seria młotów DTH Budowa i specyfikacja:
| Opis | Waga (kg) | |||||
| SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
| 1. Top sub | 6,50 | 15.00 | 20.00 | 41,00 | 59.00 | 70,00 |
| 2. O-ring Top Sub | 0,01 | 0,01 | 0,01 | 0,02 | 0,03 | 0,04 |
| 3. Pierścień Breakout | 0,01 | - | - | 0,20 | 0,30 | 0,80 |
| 4. Sprawdź zawór | 0,42 | 1,00 | 1,00 | 1,50 | 1,40 | 3.00 |
| 5. Wiosna | 0,04 | 0,10 | 0,05 | 0,10 | 0,30 | 0,10 |
| 6. Bufor kompresyjny | 0,04 | 0,05 | 0,10 | 0,42 | 0,60 | 1,00 |
| 7. Dystrybutor powietrza | 2.20 | 3,50 | 5,00 | 12.50 | 11.50 | 20.00 |
| 8. Cylinder wewnętrzny | 2,50 | 4.20 | 5,00 | 8.60 | 11.00 | 23.00 |
| 9. Tłok | 9.00 | 15.50 | 24.00 | 42,00 | 62,00 | 125,00 |
| 10. Zewnętrzny cylinder | 15,60 | 25,00 | 35,00 | 65,00 | 110,00 | 170,00 |
| 11. O-ring pierścienia zatrzymującego | 0,02 | 0,01 | 0,01 | 0,05 | 0,03 | 0,04 |
| 12. Zatrzymaj dzwonek | 0,20 | 0,50 | 0,50 | 1,20 | 0,60 | 4.80 |
| 13. Prowadzony rękaw | - | - | 1,50 | 3.40 | 4,50 | 18.00 |
| 14. Pierścień wyłamujący | 0,01 | - | - | - | 0,30 | 0,80 |
| 15. Napęd uchwytu | 4.00 | 7,50 | 7,50 | 15.50 | 24.00 | 51,00 |
| 16. Wiertło | 9.60 | 15,60 | 25,80 | 37,00 | 115,00 | 120,00 |
SD (SD4 SD5 SD6 SD8 SD10 SD12) Seria DTH Hammer Parametry techniczne
| Dane techniczne | ||||||
| Model | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| Długość (bez bitu) | 1084mm | 1175mm | 1261mm | 1463mm | 1502mm | 1880mm |
| Waga (bez bitu) | 40,50 kg | 72,50 kg | 100,00 kg | 192,00 kg | 290,00 kg | 487,00 kg |
| Średnica zewnętrzna | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm, φ185mm | φ226mm | φ275mm |
| Chwyt bitowy | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| Zakres otworów | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ254 - φ311mm | φ305 - φ445mm |
| Połączenie wątek | API 2 3/8 '' Reg | API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 4 1/2 '' Reg, API 6 5/8 '' Reg | API 6 5/8 '' Reg |
| Ciśnienie robocze | 1,2 - 2,0 MPa | 1,3 - 2,3 MPa | 1,5 - 2,5 MPa | 1,5 - 3,0 MPa | 2,0 - 3,5 MPa | 2,0 - 3,5 MPa |
| Wskaźnik udarności przy 17 barach | 27 Hz | 25 Hz | 23 Hz | 20 Hz | 18 Hz | 16 Hz |
| Zalecana prędkość obrotowa | 25 - 40 obr/min | 30 - 35 obr/min | 20 - 30 obr/min | 5 - 25 obr/min | 20 - 30 obr/min | 15 - 25 obr/min |
| Zużycie powietrza | 1,0Mpa: 6 m³ / min | 1,0Mpa: 9 m³ / min | 1,0Mpa: 10 m³ / min | 1,0Mpa: 15 m³ / min | 1,0Mpa: 22 m³ / min | 1,0Mpa: 30 m³ / min |
| 1,8Mpa: 10 m³ / min | 1,8Mpa: 15 m³ / min | 1,8Mpa: 20 m³ / min | 1,8Mpa: 26 m³ / min | 1,8Mpa: 40 m³ / min | 1,8Mpa: 56 m³ / min | |
| 2,4 MPa: 15 m³ / min | 2,4 MPa: 23 m³ / min | 2,4 MPa: 28,5 m³ / min | 2,4 MPa: 34 m³ / min | 2,4 MPa: 55 m³ / min | 2,4 MPa: 78 m³ / min | |
Charakterystyka młotów DTH o wysokim ciśnieniu powietrza z zaworem nożnym:
Jest to rodzaj bezzaworowego młota wysokociśnieniowego DTH z zaworem nożnym.
Bezzaworowy młot do dystrybucji powietrza, bardziej niezawodny w dystrybucji powietrza.
Dobra szczelność, brak wody i zrzezów dostających się do młota w wodzie.
Cechy młotów DTH serii SD:
1. Bezzaworowa dystrybucja powietrza, bardziej niezawodna.
2. Prosta konstrukcja tłoka.Długa żywotność.
3. Wydajniejszy transfer energii, większa prędkość wiercenia, niskie zużycie powietrza i mniejsze zużycie oleju.
4. Mniej części wewnętrznych, prosta konstrukcja, długa żywotność, mniej awarii i łatwiejsza konserwacja, ponieważ wszystkie części są poddawane obróbce cieplnej.
5. Łatwy do demontażu, ponieważ górny sub, uchwyt napędowy i cylinder zewnętrzny są połączone wielostopniowym gwintem.
Zalety młotów DTH serii SD:
1. Prosty i rozsądny projekt, łatwy w montażu i demontażu, niski wskaźnik problemów.
2. Niskie zużycie powietrza, płynne wiercenie, maksymalna siła uderzenia, wysoki współczynnik penetracji.
3. Wielokrotna precyzyjna obróbka cieplna ze wszystkimi częściami młotka, aby zapewnić długą żywotność w najtrudniejszych warunkach pracy.
Aplikacje
Dostępne w każdych warunkach pracy, wysoka wydajność w projektach wiercenia nadkładu i studni wodnych
Narzędzia do wiercenia w kamieniu Marka MIROC®
Linia produktów MIROC® Rock Drilling Tools firmy KSQ Technologies (Beijing) Co.Ltd.jest wynikiem lat zaawansowanej inżynierii, precyzyjnej produkcji i zaangażowania w stosowanie wysokiej jakości materiałów.
Narzędzia do wiercenia skał MIROC® są używane przez wielu specjalistów wiertniczych związanych z projektami wydobywczymi, budowlanymi, tunelowymi i odkrywkowymi na całym świecie.
Narzędzia do wiercenia skał MIROC® obejmują:
Spółka
KSQ Technologies (Pekin) Co. Ltd.zapewnia wyjątkową wiedzę techniczną w zakresie rozwoju, produkcji i zastosowania.Firma zastosowała zaawansowane procesy produkcyjne, aby zapewnić wysokiej jakości stal i wkładki z węglika wolframu do swoich akcesoriów do wiercenia w skałach.Jej personel rozumie potrzeby klientów w zakresie wiercenia i posiada umiejętności serwisowe, aby polecić odpowiednie narzędzia wiertnicze do danego zadania.
Doświadczeni programiści produktów mogą również tworzyć niestandardowe narzędzia.Co więcej, zespół ds. rozwoju firmy każdego roku wprowadza innowacyjne produkty – narzędzia, które są rygorystycznie testowane w terenie i sprawdzają się, gdy przewyższają oczekiwania branżowe.
