| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | MIROC |
| Orzecznictwo: | GB / API |
| Numer modelu: | R32N Hollow Grounted Anchor |
| Minimalne zamówienie: | 100 sztuk |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Karton / drewniane pudełko lub na podstawie klientów |
| Czas dostawy: | 1-5 dni po otrzymaniu płatności i potwierdzeniu zamówienia |
| Zasady płatności: | L / C, T / T, Western Union, MoneyGram, D / A,, D / P |
| Możliwość Supply: | 9000000 KG miesięcznie |
| Rodzaj: | Śruba kotwiczna, kotwa samowiercąca | Materiał: | 335 Stal |
|---|---|---|---|
| Pojemność: | 200KN-8000KN | kolor: | Na podstawie klientów |
| Średnica: | 25mm-130mm | Długość: | 1m-8m |
| Podanie: | Moje wsparcie | ||
| High Light: | śruby samowiercące,stalowe śruby kotwiące |
||
Fabryczny projekt ochrony skarp bezpośrednio w tunelu specjalna samobieżna pusta kotwa połączona z pustą kotwą do fugowania
Śruba kotwiąca oznacza pręt, który przenosi konstrukcje lub obciążenie geotechniczne na stabilną skałę
formacje, składa się z pręta, wiertła, złącza, płyty, zatyczki i nakrętki.To było
szeroko stosowany w tunelowaniu, górnictwie, stabilizacji zboczy, leczeniu chorób tunelowych i podpieraniu stropów robót podziemnych.Jest przeznaczony do luźnego gruntu (glina, piasek sypki itp.) Pusty pręt kotwiący wykonany jest z bezszwowej rury o wysokiej wytrzymałości.
Parametry i specyfikacja:
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Średnica zewnętrzna (mm) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
| Średnica wewnętrzna (mm) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
| Nośność graniczna (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
| Wydajność Nośność (kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
| Wytrzymałość na rozciąganie, Rm (N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Granica plastyczności, Rp0,2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Waga (kg/m) | 2,3 | 3.2 | 3,6 | 5,5 | 6,5 | 8,0 | 16,0 | 19,7 |
| Rodzaj gwintu (lewostronny) | ISO10208 | ISO1720 | MAI T76 Standardowy | |||||
| Gatunek stali | EN10083-1 (stal konstrukcyjna stopowa) | |||||||
| W porównaniu ze stalą węglową stal konstrukcyjna stopowa ma wysoką odporność na korozję i wysoką wytrzymałość mechaniczną. | ||||||||
Płyta kotwiąca
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Wymiar (mm) | 150*150 | 200*200 | 200*200 | 200*200 | 200*200 | 250*250 | 250*250 | 250*250 |
| Grubość (mm) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
| Średnica otworu (mm) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
| Waga (kg/szt.) | 1,4 | 3 | 3,7 | 3,6 | 8,8 | 18,5 | 18 | 18 |
| Zdeformowane na zimno z geometrią | ||||||||
Sprzęgło kotwiące
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Średnica zewnętrzna (mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| Długość (mm) | 120 | 145 | 160 lub 190 | 180 | 180 | 200 | 200 | 200 |
| Waga | 0,45 | 0,7 | 0,75 | 1,4 | 1,7 | 1,9 | 6,4 | 6,4 |
| Obrabiany maszynowo stalowy ogranicznik środkowy | ||||||||
Wiertło
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| średnica (mm) | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
|
Hartowany bit krzyżowy (BYŁY) |
Hartowany krzyżak do luźnego i średnio gęstego stanu z małymi głazami. | |||||||
|
Wiertło wolframowe (EXX) |
Wiertło krzyżowe TC do miękkiej i średniej skały do formacji | |||||||
|
Utwardzony bit przycisku (ES) |
Hartowane wiertło guzikowe do nieskonsolidowanej skały z głazami. | |||||||
|
Węgiel wolframowy bit guzikowy (ES) |
Wiertło guzikowe z wkładkami TC do średnich skał do formacji. | |||||||
|
Hartowany bit łukowy (WE) |
Hartowane wiertło o zoptymalizowanej geometrii do nieskonsolidowanego gruntu z małymi głazami. |
|||||||
|
Wiertło łukowe z węgla wolframowego (ECK) |
Wiertło TC o zoptymalizowanej geometrii do miękkich i średnich formacji skalnych. | |||||||
|
Hartowany środkowy bit (EY) |
Hartowane wiertło krzyżowe do luźnego i średnio gęstego podłoża | |||||||
|
Bit centralny upuszczania TC (EY) |
Wiertło TC do miękkich i średnich formacji skalnych. | |||||||
|
Odlewanie gliny (EW) |
Wiertło do odlewania gliny o zoptymalizowanej geometrii dla bardzo miękkiego do miękkiego kielicha. | |||||||
| Obrobiony stalowy bit lub stalowy bit Casring | ||||||||
Kotwica Nakrętka
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Rozmiar klucza (mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| Długość (mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| Waga (kg/szt.) | 0,25 | 0,35 | 0,35 | 0,5 | 1,55 | 1,55 | 3,6 | 3,6 |
| Obrabiana stalowa nakrętka lub odlewana nakrętka stalowa | ||||||||
Dane techniczne śruby kotwiącej z gwintem T
| Typ pręta |
Średnica zewnętrzna (mm) |
Średnica wewnętrzna (mm) |
Przekrój (mm2) |
Obciążenie końcowe KN |
Granica plastyczności KN |
Waga (kg/m) |
Lewy gwint/ Prawa ręka |
| 30/11 | 30 | 11 | 446 | 320 | 260 | 3,3 | Podnieś lub w prawo |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2,9 | Podnieś lub w prawo |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2,7 | Podnieś lub w prawo |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7,0 | Podnieś lub w prawo |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5,6 | Podnieś lub w prawo |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10,0 | Podnieś lub w prawo |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12,3 | Podnieś lub w prawo |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | Podnieś lub w prawo |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17,8 | Podnieś lub w prawo |

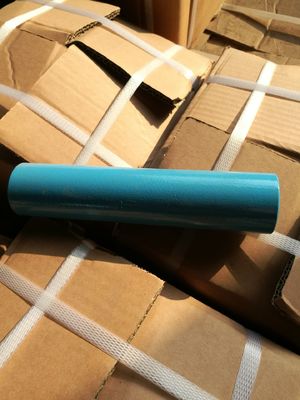

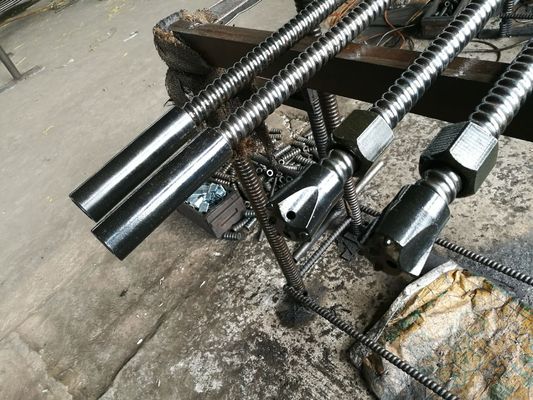

Zdjęcie produktów:
Cechy wydrążonej śruby kotwiącej do uziemienia
• Szczególnie nadaje się do trudnych warunków gruntowych.
• Duża szybkość instalacji, ponieważ wiercenie, układanie i fugowanie można wykonać w jednym
operacja.
• System samowiercenia eliminuje konieczność wykonania otworu w obudowie.
• Możliwy montaż z jednoczesnym wierceniem i fugowaniem.
• Łatwy montaż we wszystkich kierunkach, także w górę.
• Nadaje się do pracy w ograniczonej przestrzeni, na ograniczonej wysokości iw trudno dostępnych miejscach.
• Prosty system do fugowania słupków.• Cynkowanie ogniowe w celu ochrony przed korozją
Zastosowania w tunelowaniu i inżynierii naziemnej
• śrubowanie promieniowe
• Stabilizacja zbocza
• wyprzedzanie
• Stos mikrowtryskowy
• Stabilizacja twarzy
• Tymczasowa kotwa wspierająca
• Przygotowanie portalu
• Gwoździowanie gleby
