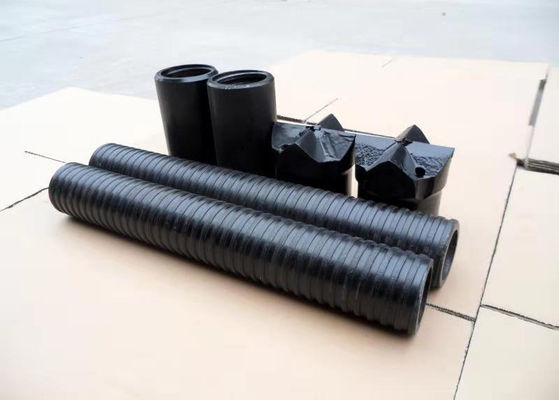

Pełne, gwintowane, stalowe drążone pręty kotwiczne do wydobywania 200KN-8000KN

Pełne, gwintowane, stalowe drążone pręty kotwiczne do wydobywania 200KN-8000KN

  • Pełne, gwintowane, stalowe drążone pręty kotwiczne do wydobywania 200KN-8000KN
  • Pełne, gwintowane, stalowe drążone pręty kotwiczne do wydobywania 200KN-8000KN
Pełne, gwintowane, stalowe drążone pręty kotwiczne do wydobywania 200KN-8000KN
Szczegóły Produktu:
Miejsce pochodzenia: ShanDong Chiny(kontynent)
Nazwa handlowa: MIROC Self Drilling Anchor Bolt
Orzecznictwo: GB / API
Numer modelu: Hollow Grounted Anchor
Zapłata:
Minimalne zamówienie: 100
Cena: Negotiable
Szczegóły pakowania: Karton / drewniane pudełko lub na podstawie klientów
Czas dostawy: 10 dni produkcji
Zasady płatności: L/c, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 9000000 KG miesięcznie
Kontakt
Szczegółowy opis produktu
Nazwa: Samowiercące Kotwa Pojemność: 200KN-8000KN
typu: Śruba kotwiąca, samowiercąca Średnica: 25 mm-130 mm
Kolor: Na podstawie klientów
High Light:

śruby samowiercące

,

stalowe śruby kotwiące

Pełne samowiercące stalowe gwintowanie R23 / R32 / R38 / R51 / T76

Hollow Anchor Rods for Mining

Kotwica

Śruba kotwiąca oznacza pręt, który przenosi struktury lub ładunki geotechniczne do stabilnych formacji skalnych,

składa się z pręta, wiertła, sprzęgła, płyty, zaprawy iniekcyjnej i nakrętki. Był szeroko stosowany w tunelowaniu,

górnictwo, stabilizacja stoków, tunnowanie i obsługa fundamentów podziemnych. To jest dla

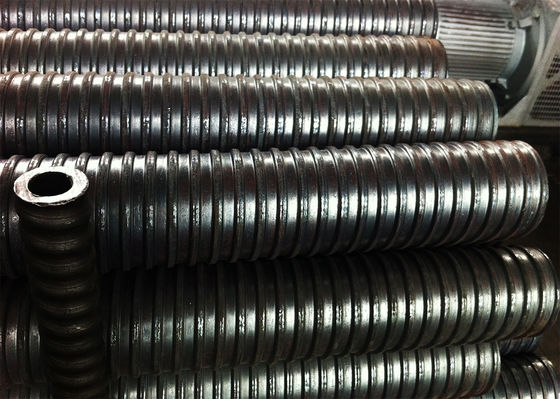

luźne podłoże (glina, piasek kruchy itp.) Hollow pręt kotwiący wykonany jest z bezszwowej rury o dużej wytrzymałości.

Cechy śruby kotwiącej z otuliną:

• Pasuje do standardowych zestawów Boomer, ROC i Mustang.
• Szczególnie nadaje się do trudnych warunków gruntowych.
• Wysoka szybkość instalacji od wiercenia, układania i fugowania może być wykonywana w jednej operacji.
• System samoczynnego wiercenia eliminuje wymaganie odwiertu w obudowie.
• Możliwy montaż z jednoczesnym wierceniem i fugowaniem.
• Łatwa instalacja we wszystkich kierunkach, również w górę.
• Nadaje się do pracy w ograniczonej przestrzeni, na wysokości iw trudno dostępnych miejscach.
• Prosty system spoinowania.
• Cynkowanie ogniowe do ochrony antykorozyjnej


T76

Anchor Bolt

R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

Średnica zewnętrzna

(mm)

25

32

32

38

51

51

76

76

Wewnętrzna średnica

(mm)

14

19

16

19

36

33

52

45

Ostateczne obciążenie

Pojemność

(KN)

200

280

360

500

550

800

1600

1900

Obciążenie wydajności

Pojemność

(KN)

150

230

280

400

450

630

1200

1500

Wytrzymałość na rozciąganie,

Rp0,2

(N / mm2)

800

800

800

800

800

800

800

800

Granica plastyczności,

Rp0,2

(N / mm2)

650

650

650

650

650

650

650

650

Waga (kg / m)

2.3

3.2

3.6

5.5

6.5

8.0

16,0

19.7

Rodzaj gwintu

(lewa ręka)

ISO10208

ISO1720

MAIT76 Standard

Gatunek stali

En10083-1

En10083-1 (Stal konstrukcyjna ze stopów)

W porównaniu ze stalą węglową, stal konstrukcyjna ze stopu ma wysoką zdolność antykorozyjną i wysoką wytrzymałość mechaniczną.

Płyta kotwiczna

R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

Wymiar (mm)

150 * 150

200 * 200

200 * 200

200 * 200

200 * 200

250 * 250

250 * 250

250 * 250

Grubość (mm)

8

10

12

12

20

40

40

40

Średnica otworu (mm)

30

35

35

41

60

60

80

80

Waga (KG / PC)

1.4

3

3.7

3.6

8.8

18,5

18

18

Zimny ​​zdeformowany z geometrią

Połączenie kotwiczne

R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

Średnica zewnętrzna (mm)

35

42

42

52

63

63

95

95

Długość (mm)

120

145

160 lub 190

180

180

200

200

200

Waga

0,45

0,7

0,75

1.4

1.7

1.9

6.4

6.4

Stalowy ogranicznik sprzęgu z obróbką mechaniczną

Wiertło

R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

średnica (mm)

41,51

51,76,90

90,100,110,115,130

130,150,160,180,200

Hartowany bit krzyżowy

(DAWNY)

Hartowany bit krzyżowy o luźnym do średniego gęstym stanie z małymi głazami.

Krzyż z wolframem

(EXX)

Bity krzyżowe TC dla skał miękkich i średnich dla macji

Bit utwardzany

(ES)

Wzmocniony buuton bit do nieskonsolidowanego kamienia z głazami.

Przycisk z węglika wolframu

(ES)

Bity z wkładkami TC dla średnich kamieni dla formacji.

Hartowany bit arch

(EC)

Wiertło hartowane o zoptymalizowanej geometrii dla niesolidowanej gleby

z małymi głazami.

Wolframowy łuk węglowy

(ECC)

Wiertło TC o zoptymalizowanej geometrii dla miękkich i średnich formacji skalnych.

Hartowany bit środkowy do wkraplania

(EY)

Hartowany bit krzyżowy do luźnych i średnio gęstych gruntów

Bity centrujące TC

(EY)

Wiertło TC do miękkich i średnich formacji skalnych.

Odlewanie gliny bit

(EW)

Odlewanie gliny bitowej o zoptymalizowanej geometrii dla bardzo miękkiego do miękkiego kielicha.

Bit obrabiany maszynowo lub bit stalowy typu Casring

Nakrętka

R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

Rozmiar klucza (mm)

41

46

46

50

75

75

100

100

Długość (mm)

135

45

45

55

70

70

80

80

Waga (kg / szt.)

0,25

0,35

0,35

0,5

1,55

1,55

3.6

3.6

Obrobiona mechanicznie nakrętka stalowa lub nakrętka ze staliwa

T-Thread Anchor Bolt Technial Data

Typ pręta

Średnica zewnętrzna

(mm)

Średnica wewnętrzna

(mm)

Przekrój

(mm2)

Ostateczne obciążenie

KN

Granica plastyczności

KN

Waga

(kg / m)

Wątek w lewo /

Prawa ręka

30/11

30

11

446

320

260

3.3

Podnieś lub w prawo

30/14

30

14

395

260

220

2.9

Podnieś lub w prawo

30/16

30

16

382

220

180

2.7

Podnieś lub w prawo

40/16

40

16

879

660

525

7.0

Podnieś lub w prawo

40/20

40

20

726

539

430

5.6

Podnieś lub w prawo

52/26

52

26

1337

929

730

10,0

Podnieś lub w prawo

73/53

73

53

1160

1630

970

12.3

Podnieś lub w prawo

73/56

73

56

1094

1414

785

11.1

Podnieś lub w prawo

73/45

73

45

2265

1630

1180

17.8

Podnieś lub w prawo

Proces technologiczny
1. Podłączyć wiertło ze stopu i pręt kotwiący z jednego końca, z drugiej strony podłączyć tuleję wiertniczą i adapter trzpienia, a następnie podłączyć wiertnicę lub wiertarkę ręczną. Następnie rozpocznij wiercenie, napełnij wodę chłodzącą podczas wiercenia (jeśli chcesz wydłużyć pręt kotwy, możesz podłączyć sprzęgło, a następnie wiercić)

2. Zdejmij wiertarkę, włóż zatyczkę do zaprawy i włóż ją do otworu, a następnie gotowe do fugowania. Szczególne okoliczności, takie jak naprężenie otaczającego skałę, są zakończone lub otaczająca skała jest zbyt pęknięta, można użyć środka kotwiczącego do uszczelnienia otworu.

3. Podłączyć szybkozłącze do fugowania i koniec pręta kotwiącego, podłączyć inny koniec maszyny do fugowania.

4. Rozpocznij fugowanie, gdy fugowanie jest pełne i osiągnij wartość projektową, a następnie wyłącz zasilanie. Ciśnienie zalewania zgodnie z parametrami obliczeniowymi i parametryzacją maszyny zalewowej, wartości odniesienia cement / piasek wynoszą 1: 0 ~ 1: 1, wartość odniesienia woda / cement wynosi 0,45: 1 ~ 0,5: 1.

5. Zamontuj płytę kotwową i nakrętki i dokręć nakrętki.
Nasze Usługi

KSQ Technologies (Beijing) Co. Ltd. jest firmą, która zaspokaja potrzeby przemysłu budowlanego i wydobywczego, z uwzględnieniem rozwiązań następujących problemów:

  • Niebezpieczne środowisko

  • Akty prawne, przepisy i inne wytyczne rządowe, których należy przestrzegać

  • Znaczne różnice w sposobie pracy ludzi, głównie z powodu fizycznych ograniczeń

  • Unikanie przestojów na głównych urządzeniach, które mogą kosztować dziesiątki tysięcy dolarów na godzinę. Najlepszym rozwiązaniem przy rozsądnych kosztach jest znaczący sterownik.

informacje o firmie

KSQ Technologies (Beijing) Co. Ltd. ma znaczące doświadczenie i know-how w zakresie dostaw materiałów, komponentów, wyrobów gotowych, specjalnie zaprojektowanych / skonstruowanych urządzeń i usług z Chin. Firma obsługuje klientów o średniej i dużej skali, którzy realizują projekty i ekspansję kapitałową, a także firmom, które wymagają wsparcia w zakresie produktów eksploatacyjnych, konserwacji i napraw.

Tag: Śruba kotwowa samogwintująca, AKCESORIA DO KOTWICA SAMONOŚNEGO WIERCENIA
