Miejsce pochodzenia: | ShanDong Chiny(kontynent) |
Nazwa handlowa: | MIROC Self Drilling Anchor Bolt |
Orzecznictwo: | GB / API |
Numer modelu: | Hollow Grounted Anchor |
Minimalne zamówienie: | 100 |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Karton / drewniane pudełko lub na podstawie klientów |
Czas dostawy: | 10 dni produkcji |
Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 9000000 KG miesięcznie |
Nazwa: | Samowiercące Kotwa | Pojemność: | 200KN-8000KN |
---|---|---|---|
typu: | Śruba kotwiąca, samowiercąca | Średnica: | 25 mm-130 mm |
Kolor: | Na podstawie klientów | ||
High Light: | śruby samowiercące,samowiercące |

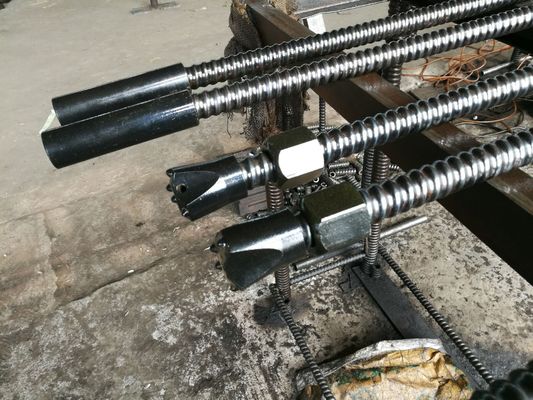

Kotwy samowiercące Śruby pasujące do gwintów R25, R23, R38, R51 i T76
Kotwica
Śruba kotwiąca oznacza pręt, który przenosi struktury lub ładunki geotechniczne do stabilnych formacji skalnych,
składa się z pręta, wiertła, sprzęgła, płyty, zaprawy iniekcyjnej i nakrętki. Był szeroko stosowany w tunelowaniu,
górnictwo, stabilizacja stoków, tunnowanie i obsługa fundamentów podziemnych. To jest dla

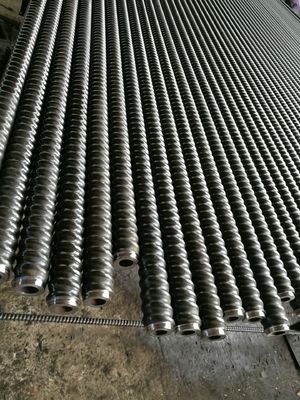

luźne podłoże (glina, piasek kruchy itp.) Hollow pręt kotwiący wykonany jest z bezszwowej rury o dużej wytrzymałości.
Cechy śruby kotwiącej dziurkowania:
Pusta konstrukcja, zaimplementuj funkcję rury iniekcyjnej, unikaj utraty zaprawy podczas tradycyjnego spoinowania
wydrążona rura. Pełna siła robocza i może osiągnąć ciśnienie powstałe w wyniku fugowania w celu poprawy jakości projektu.
Środek jest dobry, zaprawa może owijać korpus śruby, dzięki czemu może uniknąć korozji
określenie celów wspierających.
Łatwa instalacja bez przetwarzania gwintów na miejscu. Można łatwo zainstalować płytę, nakrętkę.
Sworzeń kotwowy Selt-Drilling Opis
Może to być nawiercanie, fugowanie i kotwienie jako całość.
Ma szerokie specyfikacje. Średnica: 25-130 mm.
Qucik i łatwa konstrukcja, wysoka wydajność.
Wykorzystano wścibskie skały otaczające.
Anchor Bolt
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Średnica zewnętrzna (mm) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
Wewnętrzna średnica (mm) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
Ostateczne obciążenie Pojemność (KN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
Obciążenie wydajności Pojemność (KN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
Wytrzymałość na rozciąganie, Rp0,2 (N / mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
Granica plastyczności, Rp0,2 (N / mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
Waga (kg / m) | 2.3 | 3.2 | 3.6 | 5.5 | 6.5 | 8.0 | 16,0 | 19.7 |
Rodzaj gwintu (lewa ręka) | ISO10208 | ISO1720 | MAIT76 Standard | |||||
Gatunek stali | En10083-1 En10083-1 (Stal konstrukcyjna ze stopów) | |||||||
W porównaniu ze stalą węglową, stal konstrukcyjna ze stopu ma wysoką zdolność antykorozyjną i wysoką wytrzymałość mechaniczną. |
Płyta kotwiczna
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Wymiar (mm) | 150 * 150 | 200 * 200 | 200 * 200 | 200 * 200 | 200 * 200 | 250 * 250 | 250 * 250 | 250 * 250 |
Grubość (mm) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
Średnica otworu (mm) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
Waga (KG / PC) | 1.4 | 3 | 3.7 | 3.6 | 8.8 | 18,5 | 18 | 18 |
Zimny zdeformowany z geometrią |
Połączenie kotwiczne
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Średnica zewnętrzna (mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
Długość (mm) | 120 | 145 | 160 lub 190 | 180 | 180 | 200 | 200 | 200 |
Waga | 0,45 | 0,7 | 0,75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
Stalowy ogranicznik sprzęgu z obróbką mechaniczną |
Wiertło
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
średnica (mm) | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
Hartowany bit krzyżowy (DAWNY) | Hartowany bit krzyżowy o luźnym do średnio gęstego stanie z małymi głazami. | |||||||
Krzyż z wolframem (EXX) | Bity krzyżowe TC dla skał miękkich i średnich dla macji | |||||||
Bit utwardzany (ES) | Utwardzony buuton bit do nieskonsolidowanej skały z głazy. | |||||||
Przycisk z węglika wolframu (ES) | Bity z wkładkami TC dla średnich kamieni dla formacji. | |||||||
Hartowany bit arch (EC) | Wiertło hartowane o zoptymalizowanej geometrii dla niesolidowanej gleby z małymi głazami. | |||||||
Wolframowy łuk węglowy (ECC) | Wiertło TC o zoptymalizowanej geometrii dla miękkich i średnich formacji skalnych. | |||||||
Hartowany bit środkowy do wkraplania (EY) | Hartowany bit krzyżowy do luźnych i średnio gęstych gruntów | |||||||
Bity centrujące TC (EY) | Wiertło TC do miękkich i średnich formacji skalnych. | |||||||
Odlewanie gliny bit (EW) | Odlewanie gliny bitowej o zoptymalizowanej geometrii dla bardzo miękkiego do miękkiego kielicha. | |||||||
Bit obrabiany maszynowo lub bit stalowy typu Casring |
Nakrętka
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Rozmiar klucza (mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
Długość (mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
Waga (kg / szt.) | 0,25 | 0,35 | 0,35 | 0,5 | 1,55 | 1,55 | 3.6 | 3.6 |
Obrobiona mechanicznie nakrętka stalowa lub nakrętka ze staliwa |
T-Thread Anchor Bolt Technial Data
Typ pręta | Średnica zewnętrzna (mm) | Średnica wewnętrzna (mm) | Przekrój (mm2) | Ostateczne obciążenie KN | Granica plastyczności KN | Waga (kg / m) | Wątek w lewo / Prawa ręka |
30/11 | 30 | 11 | 446 | 320 | 260 | 3.3 | Podnieś lub w prawo |
30/14 | 30 | 14 | 395 | 260 | 220 | 2.9 | Podnieś lub w prawo |
30/16 | 30 | 16 | 382 | 220 | 180 | 2.7 | Podnieś lub w prawo |
40/16 | 40 | 16 | 879 | 660 | 525 | 7.0 | Podnieś lub w prawo |
40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | Podnieś lub w prawo |
52/26 | 52 | 26 | 1337 | 929 | 730 | 10,0 | Podnieś lub w prawo |
73/53 | 73 | 53 | 1160 | 1630 | 970 | 12.3 | Podnieś lub w prawo |
73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | Podnieś lub w prawo |
73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17.8 | Podnieś lub w prawo |
KSQ Technologies (Beijing) Co. Ltd. jest firmą, która zaspokaja potrzeby przemysłu budowlanego i wydobywczego, z uwzględnieniem rozwiązań następujących problemów:
KSQ Technologies (Beijing) Co. Ltd. ma znaczące doświadczenie i know-how w zakresie dostaw materiałów, komponentów, wyrobów gotowych, specjalnie zaprojektowanych / skonstruowanych urządzeń i usług z Chin. Firma obsługuje klientów o średniej i dużej skali, którzy realizują projekty i ekspansję kapitałową, a także firmom, które potrzebują wsparcia w zakresie produktów eksploatacyjnych, konserwacji i napraw.
