Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji

Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji

  • Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji
  • Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji
  • Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji
Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji
Szczegóły Produktu:
Miejsce pochodzenia: ShanDong Chiny(kontynent)
Nazwa handlowa: MIROC Self Drilling Anchor Bolt
Orzecznictwo: GB / API
Numer modelu: Hollow Grounted Anchor
Zapłata:
Minimalne zamówienie: 100
Cena: Negotiable
Szczegóły pakowania: Karton / drewniane pudełko lub na podstawie klientów
Czas dostawy: 10 dni produkcji
Zasady płatności: L/c, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 9000000 KG miesięcznie
Kontakt
Szczegółowy opis produktu
Imię: Samowiercąca śruba kotwowa Pojemność: 200KN-8000KN
Rodzaj: Śruba kotwiczna, kotwa samowiercąca Średnica: 25mm-130mm
kolor: Na podstawie klientów Średnica wiertła: 51mm
High Light:

stalowe śruby kotwiące

,

samowiercące

Samowiercące śruby kotwiące R32 z wiertłem o średnicy 51 mm



Śruba kotwiąca

Kotwica oznacza pręt, który przenosi konstrukcje lub obciążenia geotechniczne na stabilne formacje skalne,

składa się z pręta, wiertła, złączki, płyty, zatyczki do fugowania i nakrętki.Jest szeroko stosowany w tunelowaniu,

górnictwo, stabilizacja skarp, leczenie chorób tunelowych i podparcie stropów robót podziemnych.To jest dla

luźna ziemia (glina, piasek sypki itp.) Drążony pręt kotwiący wykonany jest z bezszwowej rury o wysokiej wytrzymałości.



Cechy śruby kotwiącej do fugowania pustego:

Pusta konstrukcja, wdrożenie funkcji rurki do fugowania, uniknięcie utraty zaprawy podczas tradycyjnej fugowania

rura wyciągnięta. Fugowanie pełne i może osiągnąć fugowanie ciśnieniowe w celu poprawy jakości projektu.

Środek jest dobry, mortor może owinąć razem korpus śruby, aby uniknąć korozji

termin wspierający cele.

Łatwa instalacja, bez obróbki gwintów na miejscu.Można go łatwo zainstalować płytkę, nakrętkę.



Opis śruby kotwiącej Selt-Drilling

Może w całości wiercić, fugować i kotwić korpusy.

Posiada szeroką specyfikację.Średnica: 25-130 mm.

Szybka i łatwa konstrukcja, wysoka wydajność.

Wykorzystano okrutne otaczające skały.

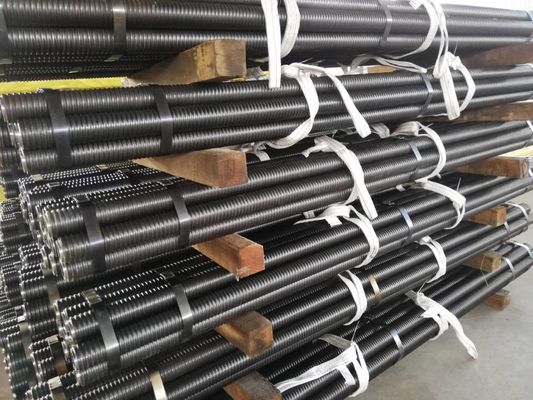

Kotwica śruba



R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

Średnica zewnętrzna

(mm)

25

32

32

38

51

51

76

76

Wewnętrzna średnica

(mm)

14

19

16

19

36

33

52

45

Obciążenie końcowe

Pojemność

(KN)

200

280

360

500

550

800

1600

1900

Wydajność obciążenia

Pojemność

(KN)

150

230

280

400

450

630

1200

1500

wytrzymałość na rozciąganie,

Rp0,2

(N/mm2)

800

800

800

800

800

800

800

800

Wydajność,

Rp0,2

(N/mm2)

650

650

650

650

650

650

650

650

Waga (kg/m)

2,3

3.2

3,6

5,5

6,5

8,0

16,0

19,7

Rodzaj gwintu

(lewa ręka)

ISO10208

ISO1720

MAIT76 Standardowy

Gatunek stali

Pl10083-1

En10083-1 (stal konstrukcyjna stopowa)

W porównaniu ze stalą węglową stal konstrukcyjna stopowa ma wysoką odporność na korozję i wysoką wytrzymałość mechaniczną.



Płyta kotwiąca



R25N

R32N

R32S

R38N

R51L

R51N

T76N

T76S

Wymiar (mm)

150*150

200*200

200*200

200*200

200*200

250*250

250*250

250*250

Grubość (mm)

8

10

12

12

20

40

40

40

Średnica otworu (mm)

30

35

35

41

60

60

80

80

Waga (kg/szt.)

1,4

3

3,7

3,6

8,8

18,5

18

18

Zdeformowane na zimno z geometrią

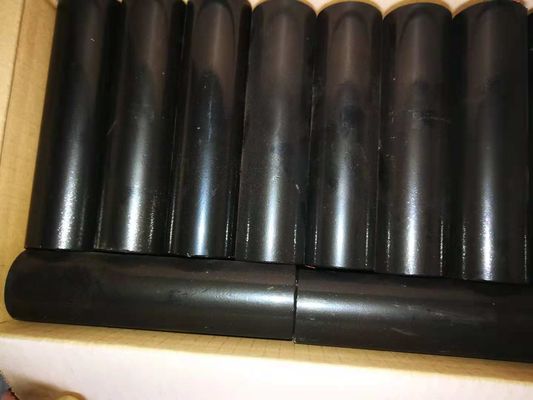

Sprzęgło kotwiące

  R25N R32N R32S R38N R51L R51N T76N T76S
Średnica zewnętrzna (mm) 35 42 42 52 63 63 95 95
Długość (mm) 120 145 160 lub 190 180 180 200 200 200
Waga 0,45 0,7 0,75 1,4 1,7 1,9 6,4 6,4
  Obrabiany maszynowo stalowy ogranicznik środkowy



Wiertło

  R25N R32N R32S R38N R51L R51N T76N T76S
średnica (mm) 41,51 51,76,90 90,100,110,115,130 130,150,160,180,200

Hartowany bit krzyżowy

(BYŁY)

Hartowany krzyżak do luźnego i średnio gęstego stanu z małymi głazami.

Wiertło wolframowe

(EXX)

Wiertło krzyżowe TC do miękkiej i średniej skały do ​​formacji

Utwardzony bit przycisku

(ES)

Hartowane wiertło guzikowe do nieskonsolidowanej skały z głazami.

Węgiel wolframowy bit guzikowy

(ES)

Wiertło guzikowe z wkładkami TC do średnich skał do formacji.

Hartowany bit łukowy

(WE)

Hartowane wiertło o zoptymalizowanej geometrii do nieskonsolidowanego gruntu

z małymi głazami.

Wiertło łukowe z węgla wolframowego

(ECK)

Wiertło TC o zoptymalizowanej geometrii do miękkich i średnich formacji skalnych.

Hartowany środkowy bit

(EY)

Hartowane wiertło krzyżowe do luźnego i średnio gęstego podłoża

Bit centralny upuszczania TC

(EY)

Wiertło TC do miękkich i średnich formacji skalnych.

Odlewanie gliny

(EW)

Wiertło do odlewania gliny o zoptymalizowanej geometrii dla bardzo miękkiego do miękkiego kielicha.
Obrobiony stalowy bit lub stalowy bit Casring

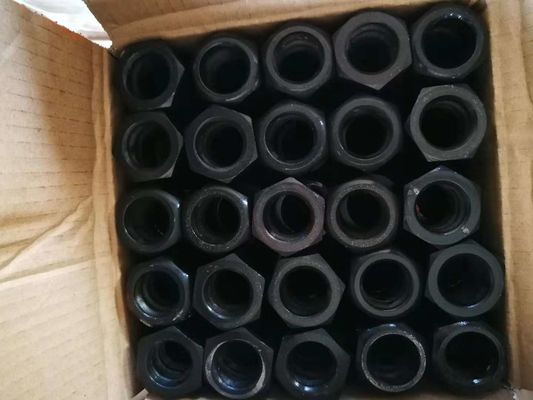

Kotwica Nakrętka

  R25N R32N R32S R38N R51L R51N T76N T76S
Rozmiar klucza (mm) 41 46 46 50 75 75 100 100
Długość (mm) 135 45 45 55 70 70 80 80
Waga (kg/szt.) 0,25 0,35 0,35 0,5 1,55 1,55 3,6 3,6


Obrabiana stalowa nakrętka lub odlewana nakrętka stalowa





Dane techniczne śruby kotwiącej z gwintem T

Typ pręta

Średnica zewnętrzna

(mm)

Wewnątrz

Średnica

(mm)

Przekrój

(mm2)

Ostateczny

Obciążenie

KN

Dawać

Punkt

KN

Waga

(kg/m)

Lewy gwint/

Prawa ręka

30/11

30

11

446

320

260

3,3

Podnieś lub w prawo

30/14

30

14

395

260

220

2,9

Podnieś lub w prawo

30/16

30

16

382

220

180

2,7

Podnieś lub w prawo

40/16

40

16

879

660

525

7,0

Podnieś lub w prawo

40/20

40

20

726

539

430

5,6

Podnieś lub w prawo

52/26

52

26

1337

929

730

10,0

Podnieś lub w prawo

73/53

73

53

1160

1630

970

12,3

Podnieś lub w prawo

73/56

73

56

1094

1414

785

11.1

Podnieś lub w prawo

73/45

73

45

2265

1630

1180

17,8

Podnieś lub w prawo



Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji 0Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji 1Śruba kotwowa samowiercąca o średnicy 25-130 mm 200KN - 8000KN Zdolność do zapobiegania korozji 2
